NPS-1100BB 介绍
本电源采用了主动PFC + 移相全桥ZVS + DC-DC 的设计，效率和性能都不错。
首先看PFC电路：
PFC电路总体比较传统，因为成本所限，元件规格一般，在107V以下的输入电压，要降容使用。
铭牌上也标明：90V - 107V ， 1000W

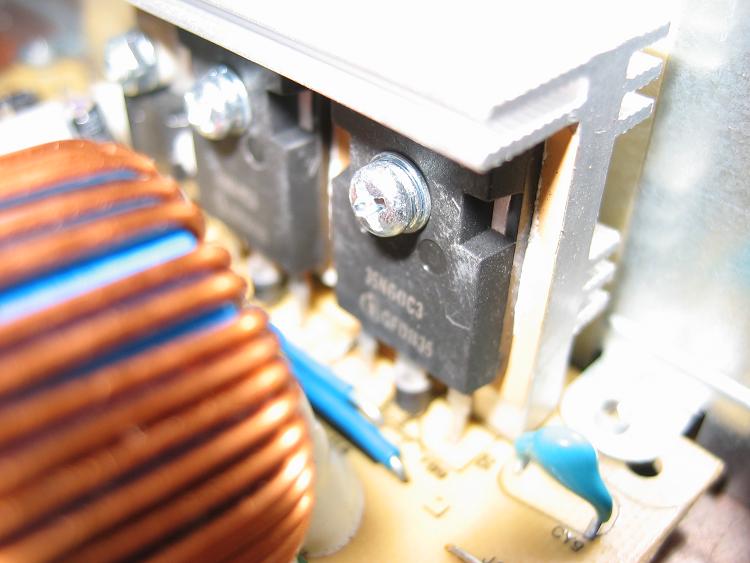

PFC晶体管为35N60C3，两只并联，对于1100W电源来说，略显紧张。

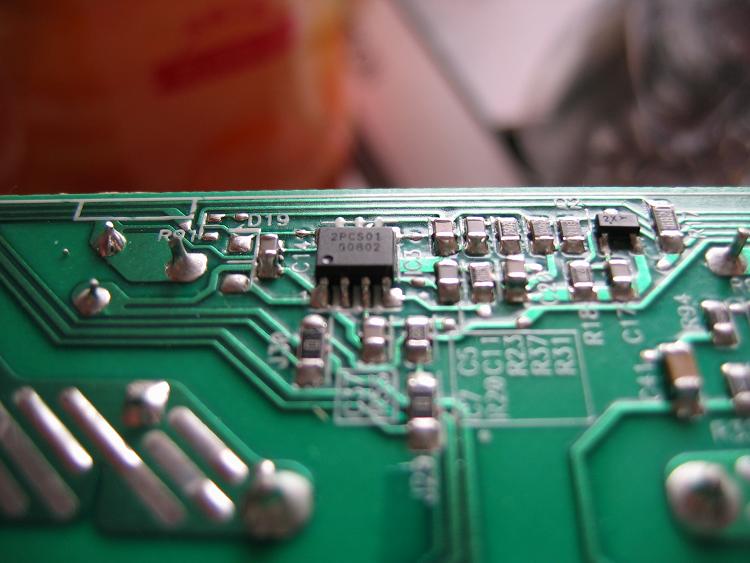

PFC 控制IC 为比较常见的 ICE2PCS01

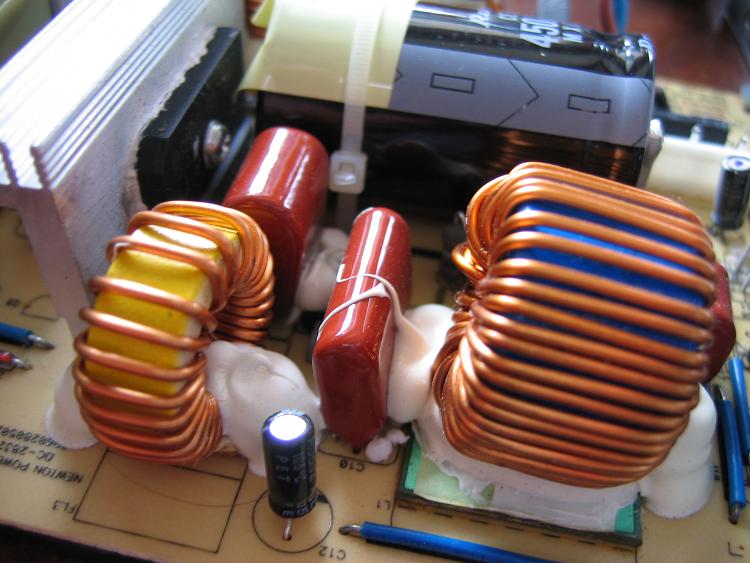

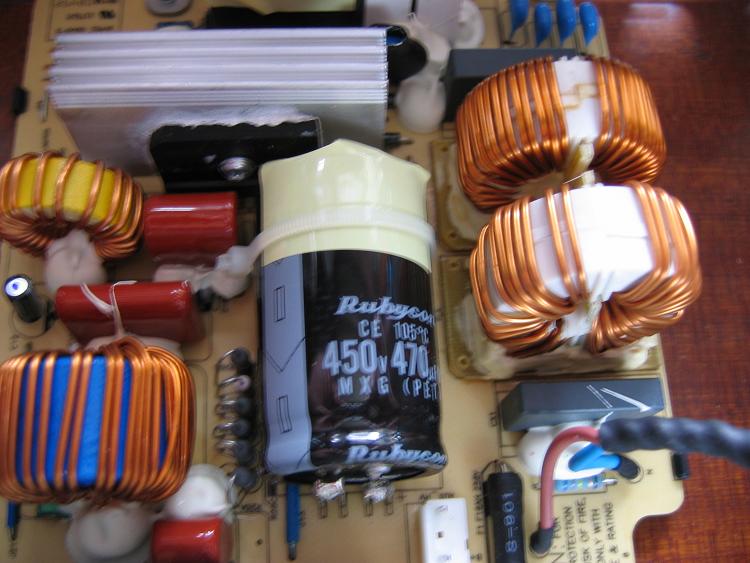

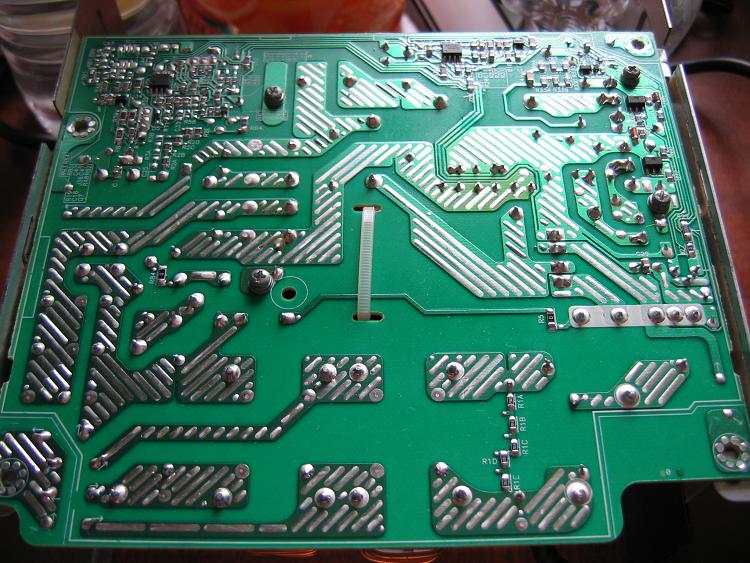

要说特殊，也有点，就是这张图上左边的红色薄膜电容和黄环滤波电感。
通常的PFC电路，整流桥过后，只经过一个薄膜电容，便是升压电感。
但这里，增加了一级LC滤波器，然后再进入蓝色磁芯的升压电感。
高压侧 PWM 电路：
本电源的PWM电路设计新颖，是介绍的重点部分。

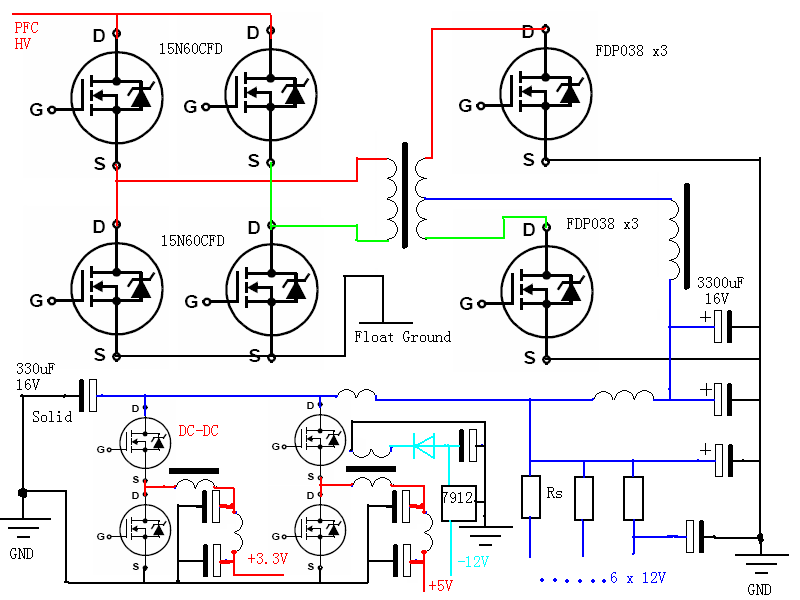

首先看一下这部分的示意图：
高压侧主电路采用 移相全桥ZVS ，由4只15N60CFD，两只驱动变压器，驱动IC等组成。
上面一排两只小变压器即为驱动变压器，右边电感为桥路电流检测互感器。
中间较大的便是N1100的主开关变压器，由3次级并联，2初级串联，交错组成。
次级线圈由三片两部分串联中间抽头的铜片并联组成，可见开关频率之高。
同时，此变压器的漏感，还要充当ZVS电路的谐振电感，非常重要。

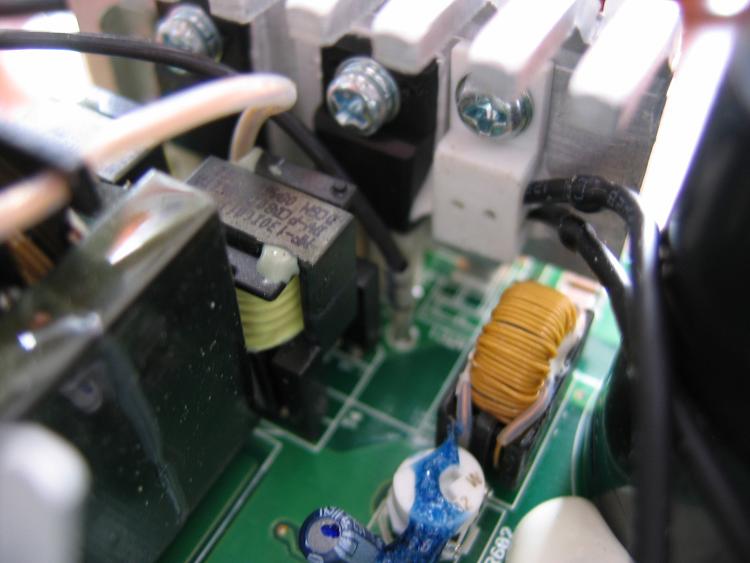

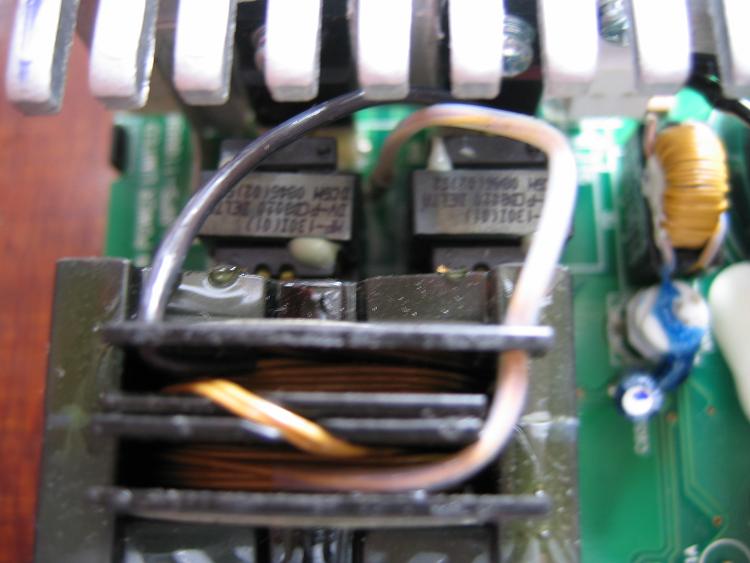

这个角度看互感器更清晰，同时可以看到散热片上的感温探头。

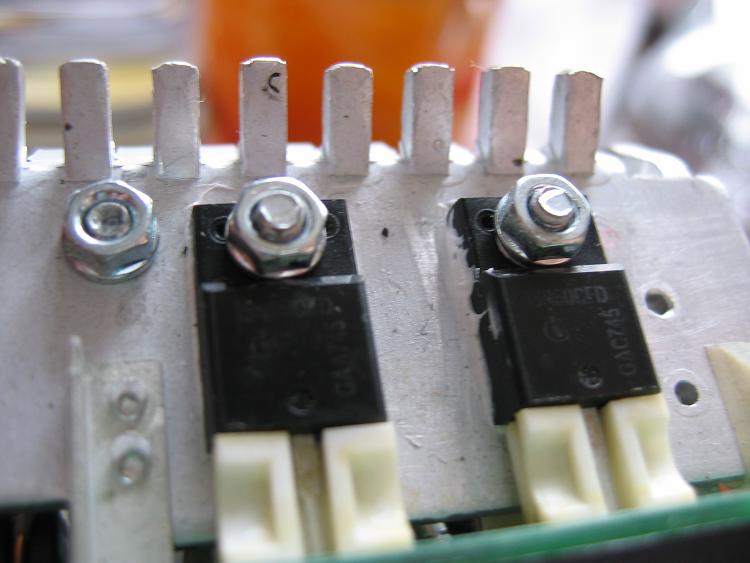

场效应管在散热器正面和背面各2只，型号为 15N60CFD
同步整流电路

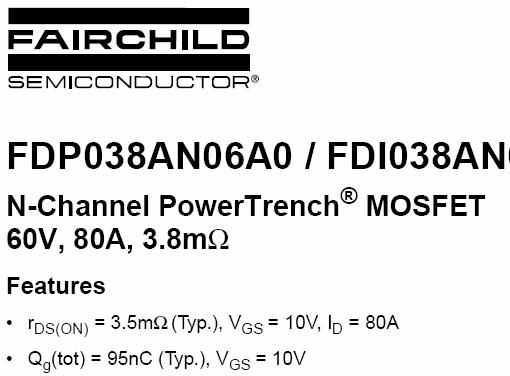

接下来便是本电源较为复杂的部分，12V 输出侧同步整流电路。

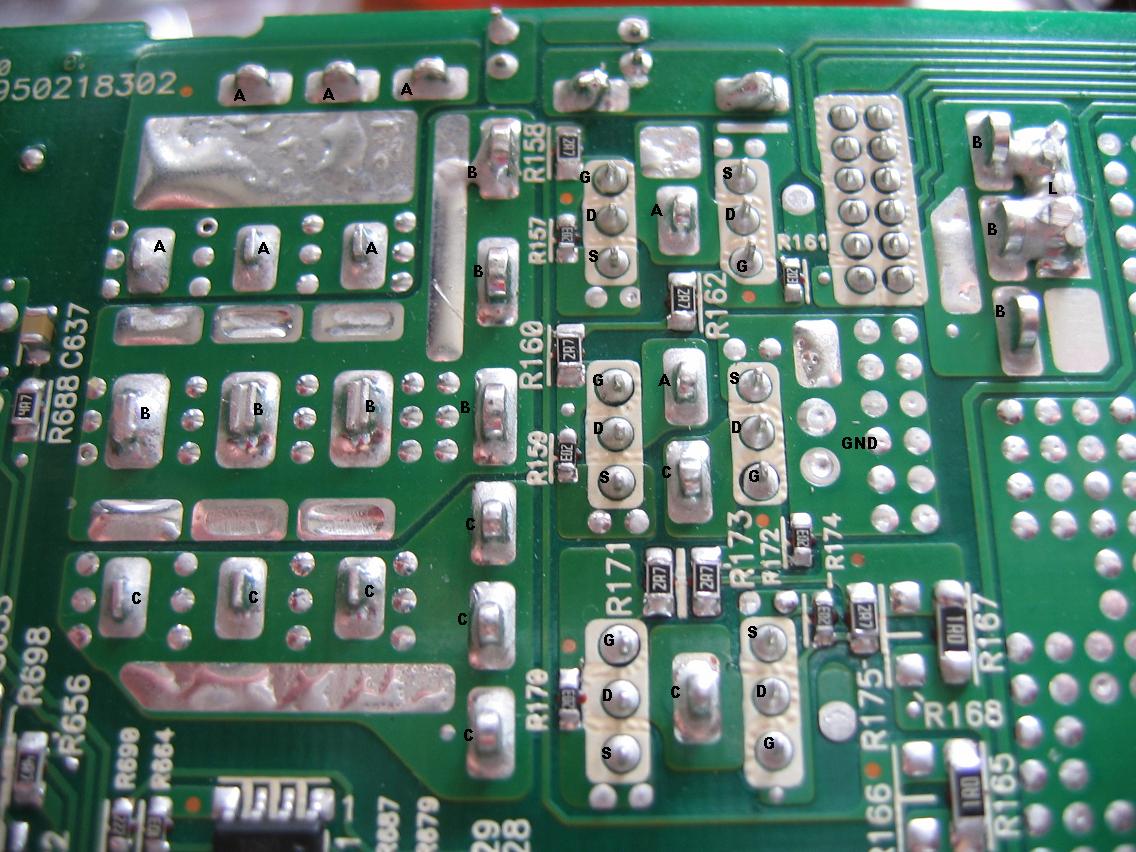

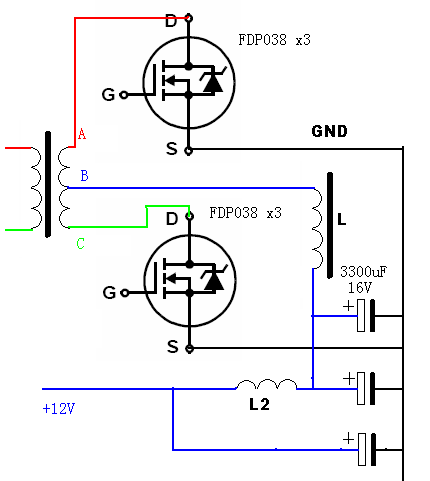

这里以图示说明，请注意示意图上的 A B C ，和照片上的 A B C ，它们是一一对应的。
场效应管的GDS极也在照片上标出，方便分析。同步整流工作原理简介如下：
MOSFET 并未硬性规定其电流必须从 D 流向 S
当G和B(衬底，通常和S连接)之间加足够的电压，建立导电沟道以后，其电流方向是任意的。
只是因为通常的MOSFET把B和S直接相连，这种反向电流应用会造成管子无法截止(体二极管的存在)
从而无法工作，所以我们的思维定势认为电流只能从D流向S
但在同步整流中，因为变压器的极性变换，体二极管可以正确截止。
图上的结构，也就可以正确工作了；其电流方向，是从S到D。
这样的电路，驱动简单，因为S直接接地，只需改变G极电压即可。
驱动电路要做的，就是在正确的时序(极性)，让MOSFET导通，并联在体二极管上。
MOSFET正向导通电阻很小，可以明显减少由二极管正向导通压降引起的电力损耗，提高效率。

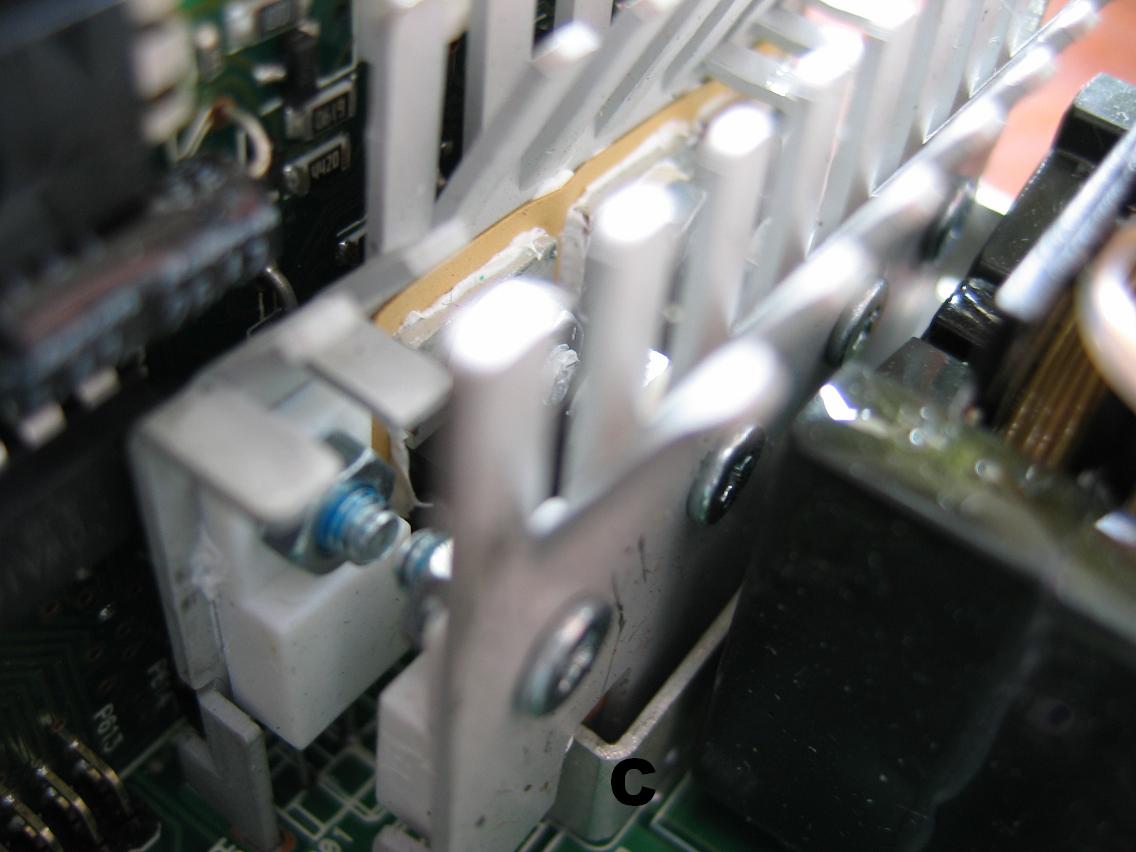

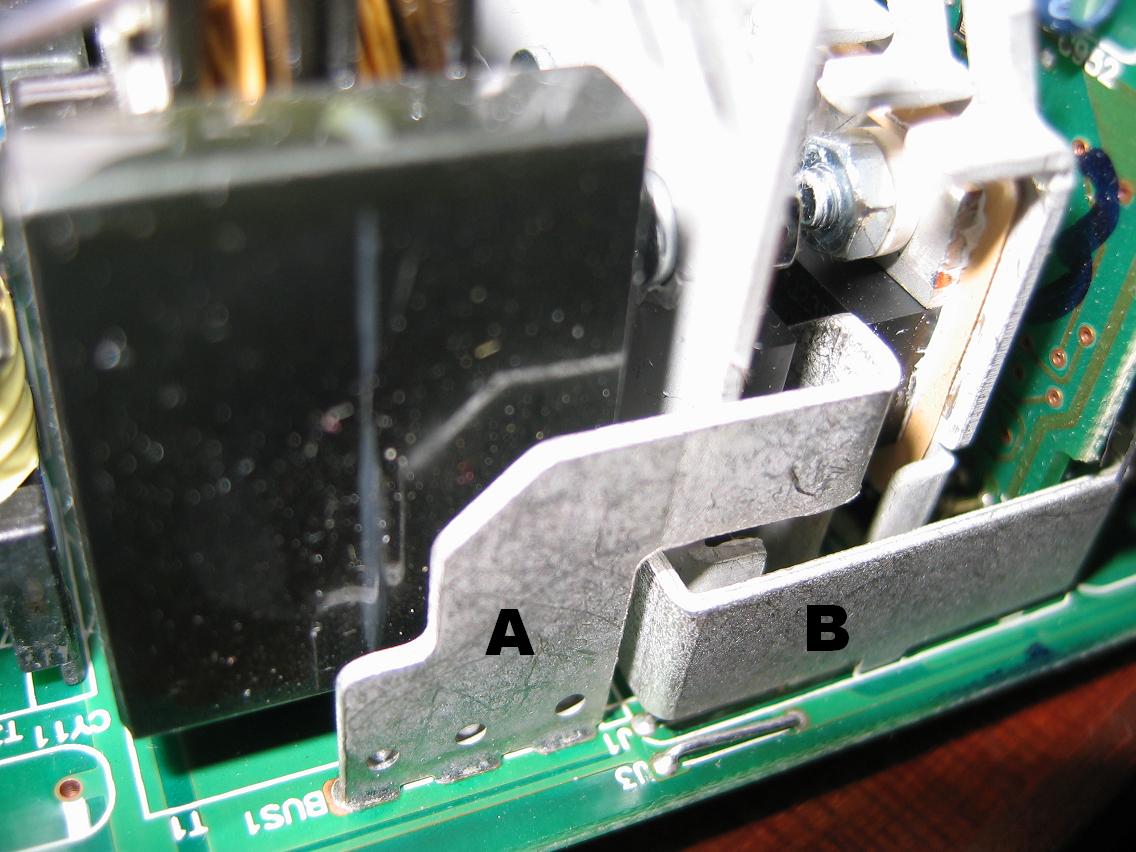

A B C 在电源实体中是三根导电排，正面图片如下：(虽然排表面没有绝缘，但不与任何其他元件接触)
上图中，也可以看到，同步整流管与散热器是绝缘的，同一散热器上的三只管子，其实分属不同的极性。
两个同步整流的散热片上都装有热敏电阻，用于检测温度。
同步整流输出，12V直流滤波电路，如下： (请注意图上的黑色文字)
下面是输出电感的正面照片。

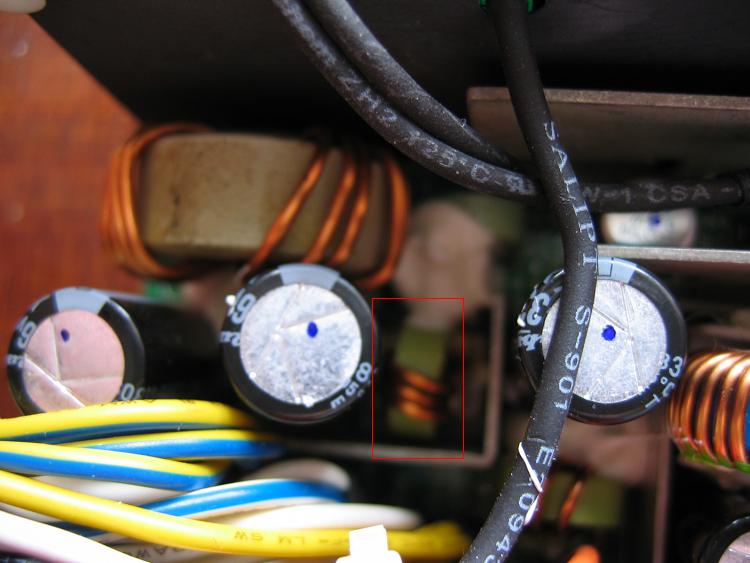

大电感是储能电感，红色圈中的小电感是12V滤波电感。
左边的两只3300uF 16V电容为一级滤波，右边的一只3300uF 16V电容是二级滤波。
DC-DC 电路
接下来，是生成5V和3.3V的DC-DC变换电路。
DC-DC电路由输入滤波电容，场效应管，储能电感，输出滤波电容，输出滤波电感等组成。
虽然复杂，但自成体系，不易受其他因素干扰，可以提高5V 3.3V的电压稳定性。

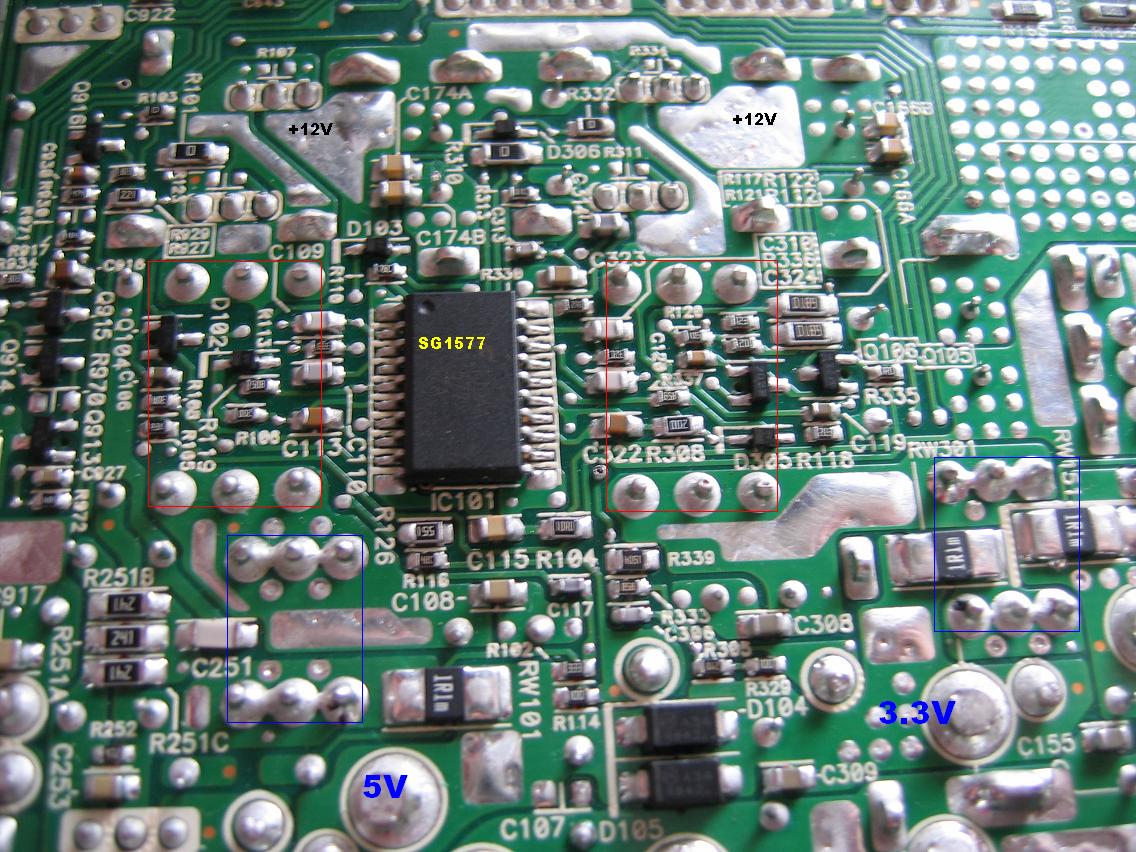

正面照片： 上方两片薄散热片上焊接有场效应管，实际工作中，这些散热片都是带电的。

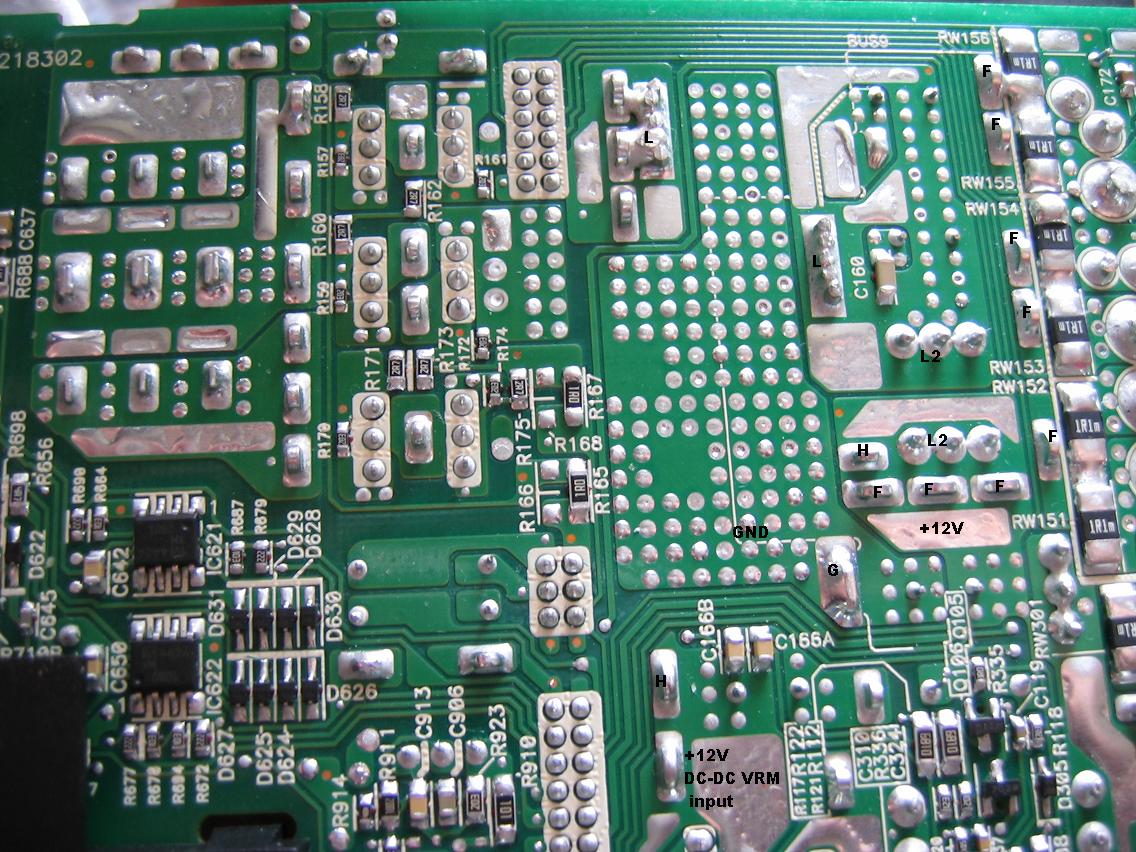

背面

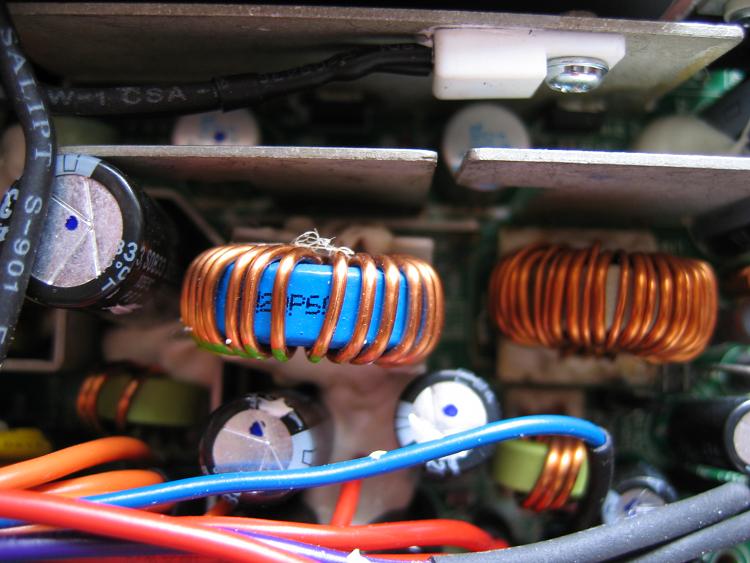

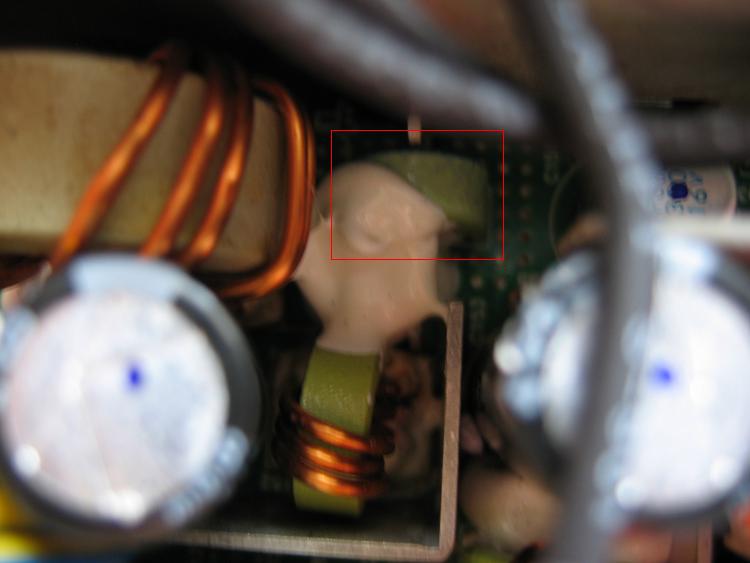

红色框内为DC-DC储能电感，蓝色框内为输出滤波电感。(可以对照上方的正面照片观察)
需要特别说明的是，SG1577控制IC，具有5V 3.3V输入上管交错导通功能，可以明显降低12V输入侧电流波动。
因此DC-DC输入侧仅需要两只小容量固态电容，和一个单匝滤波电感。
上图红框中为DC-DC输入滤波电感，直接穿在导流排上，等效为一匝。

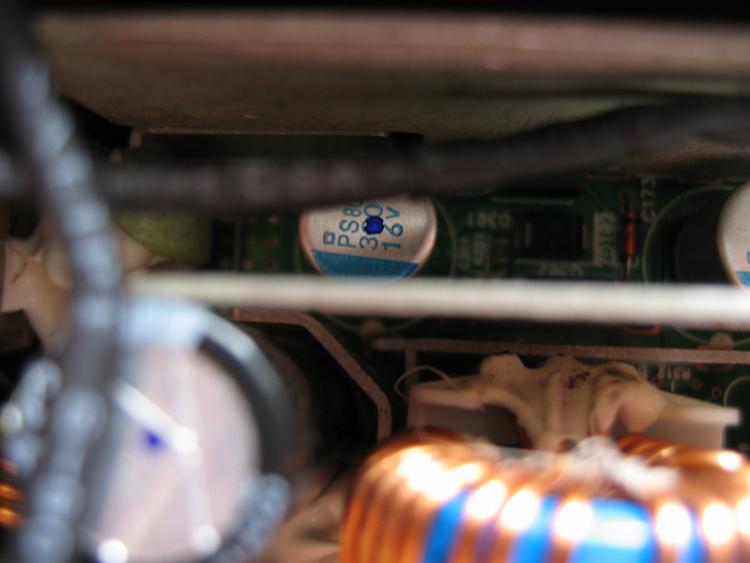

下图为DC-DC输入滤波固态电容，日本化工 330uF 16V，右边上还有一颗。
DC-DC 输出滤波电容使用了红宝石电容，其实这里用固态电容性能更好，使用液态电容应该是成本所限。

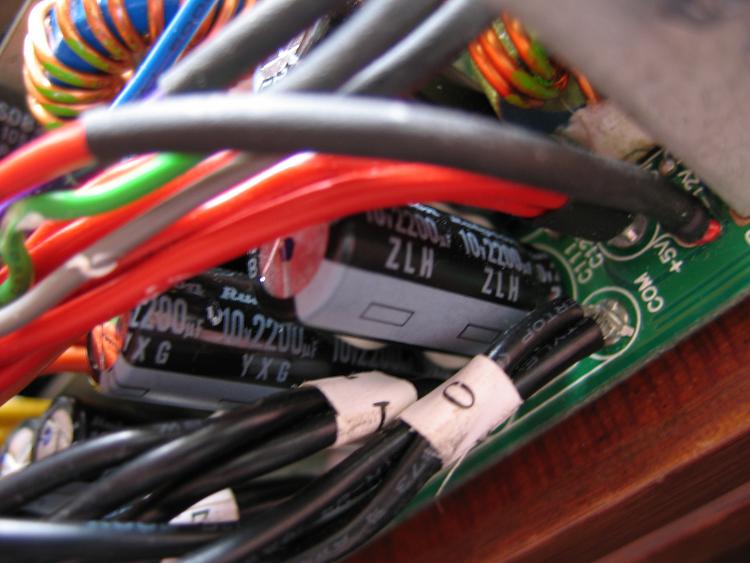

5V 3.3V 各两只 2200uF 10V ，共4只。与滤波电感组成CLC复合滤波器，效果不错。
输出电路

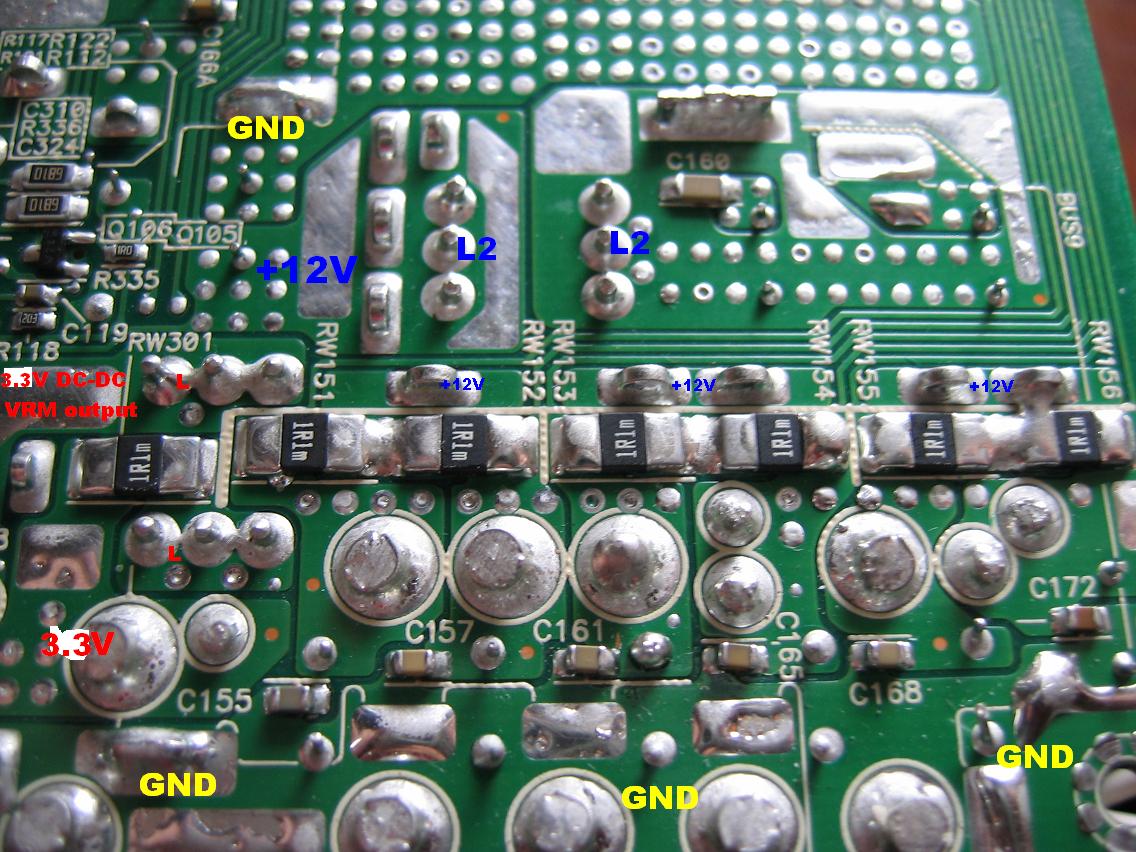

最后便是输出电路，负责过电流检测，由多只分流电阻组成。
12V 6只分流电阻，对应6路12V的过流检测，每路12V输出还额外加有滤波电容。
3.3V一只分流电阻，5V的分流电阻在左边不远处，这张照片上没有，可到上方DC-DC电路部分查看。
5V standby 电路

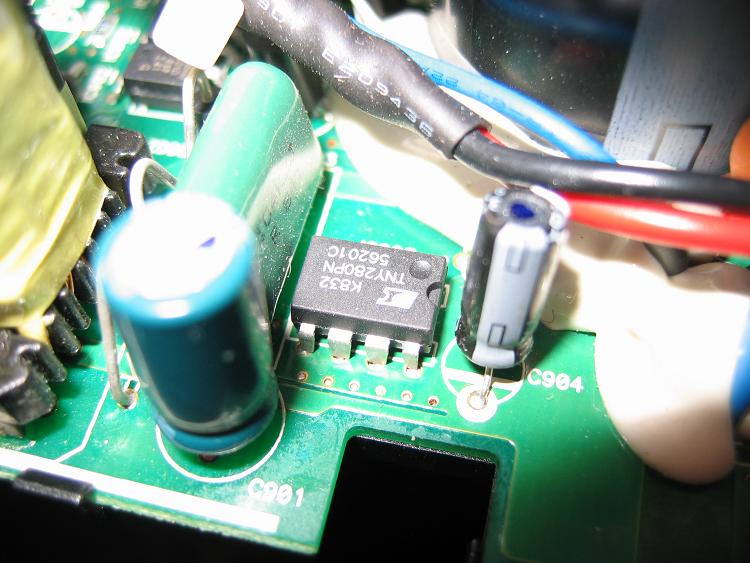

待机电源部分使用了一颗 TNY280PN 集成电路，效率非常高，5Vsb的电压稳定性和纹波都不错。
补充：
-12V 的生成方式:
直接在5V DC-DC的电感上漆包线绕了几圈，二极管整流，7912稳压，非常简单。
这也可以看出现在的主机对-12V的需求非常少。
另外有一点特别的，除去 5Vsb 部分。
N1100 其他电路里面没有开放磁路的小磁棒电感。
这个应该是出于降低电磁干扰的考虑。
N1100的主滤波电容是两只 470uF 450V 并联，可以满足保持时间和滤波的需要。

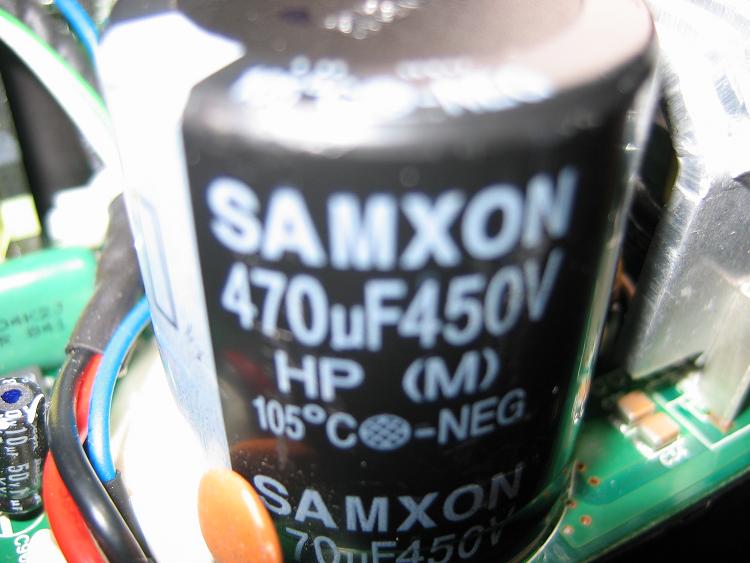

两只电容，一只在PFC板上，一只在PWM板上。PWM板上的电容如图：(PFC板请翻到页面顶端看)
总结：
性能总体还不错，效率基本达到80Plus银牌，纹波在主流水平，动态性能很好。
但是受转接电源线拖累，电压稳定性比较糟糕。
估计是改装转接线的过程中没有接入5V 3.3V 的远端电压检测线，
导致电流越大，电压越低，并且掉压幅度非常大。
DC-DC 设计使得偏负载对于这个电源来说是异常轻松的事情。
最终，因为电压的问题，扣分很多，176分，算是个普通电源。
