DPS-1200QB 附加说明

电源照片与文字介绍

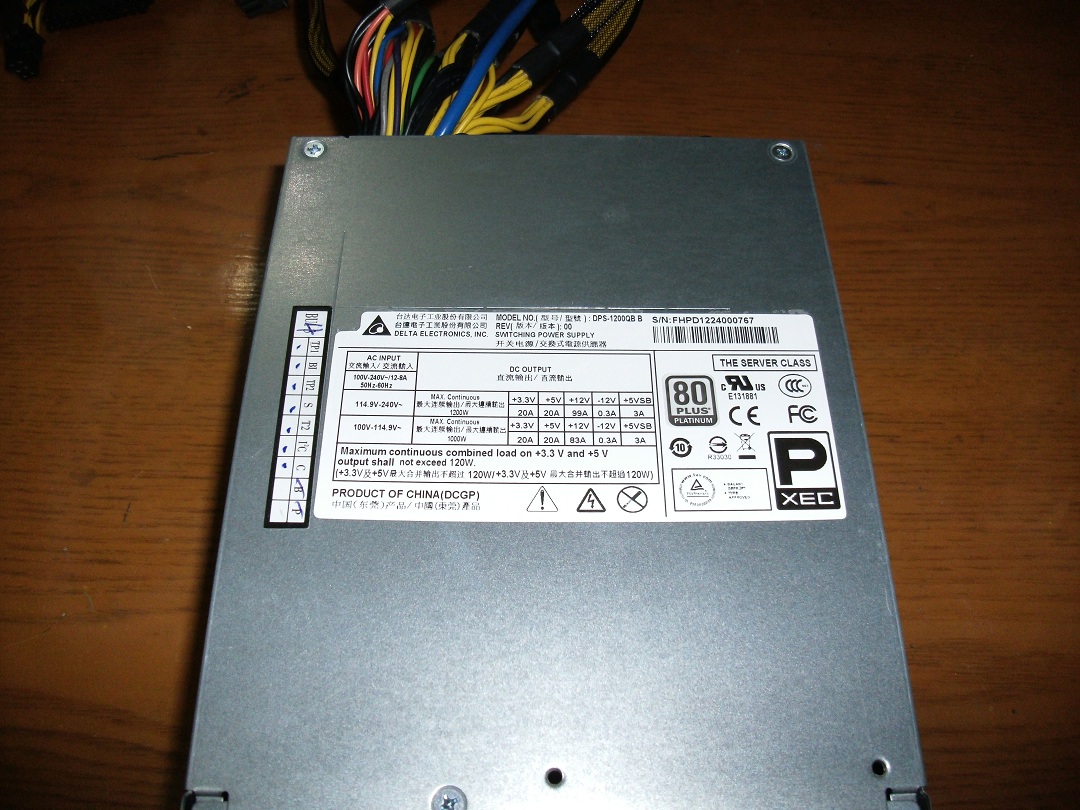

标签：

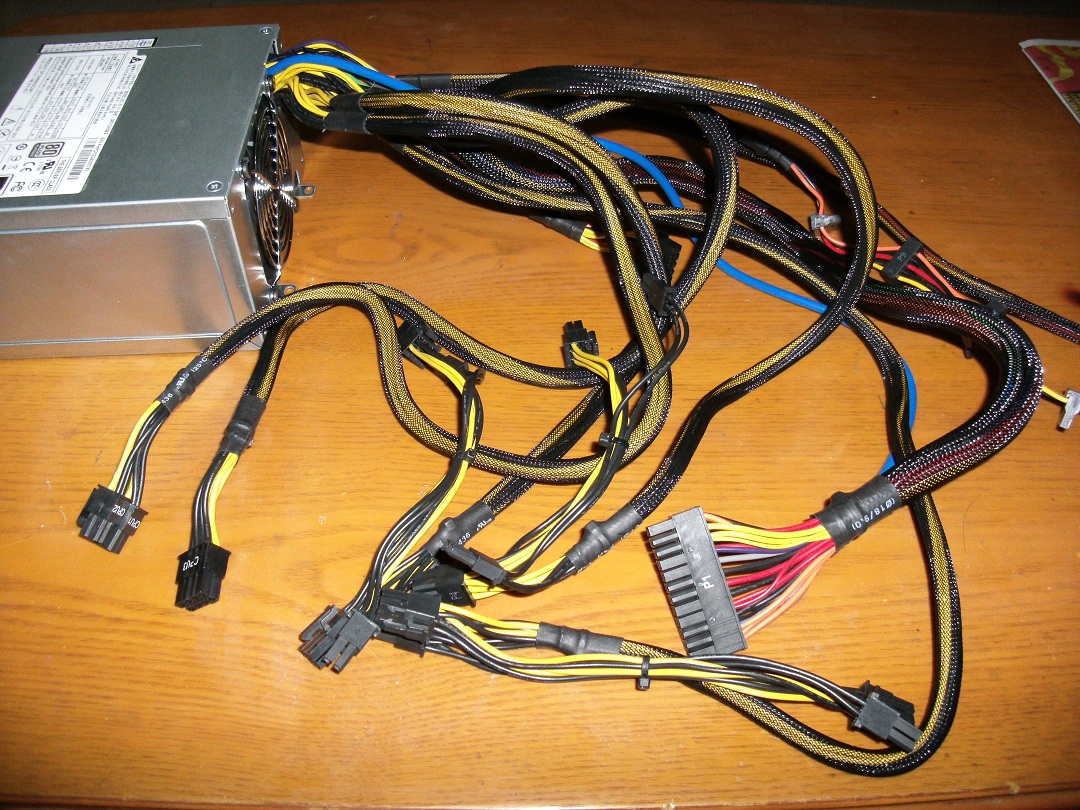

接线：

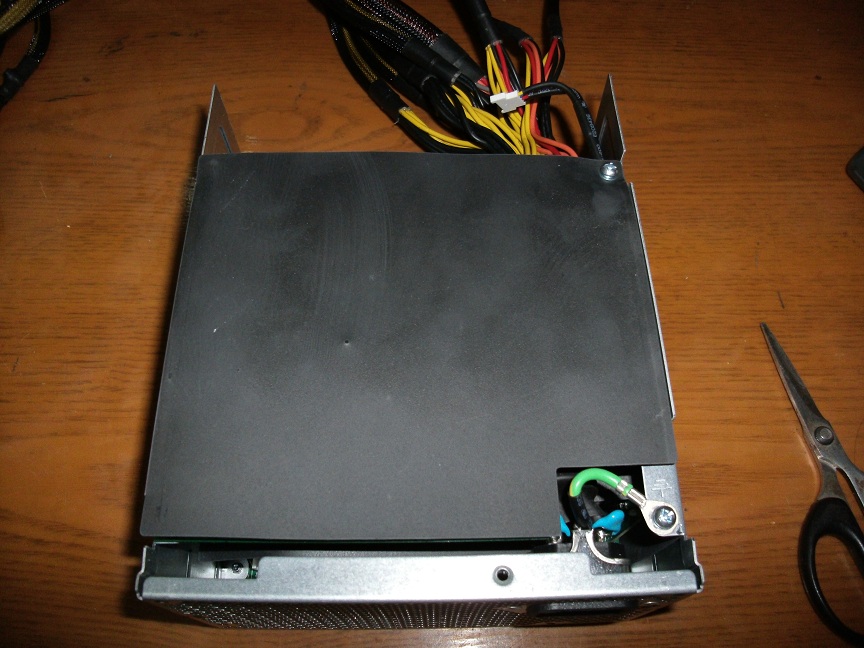

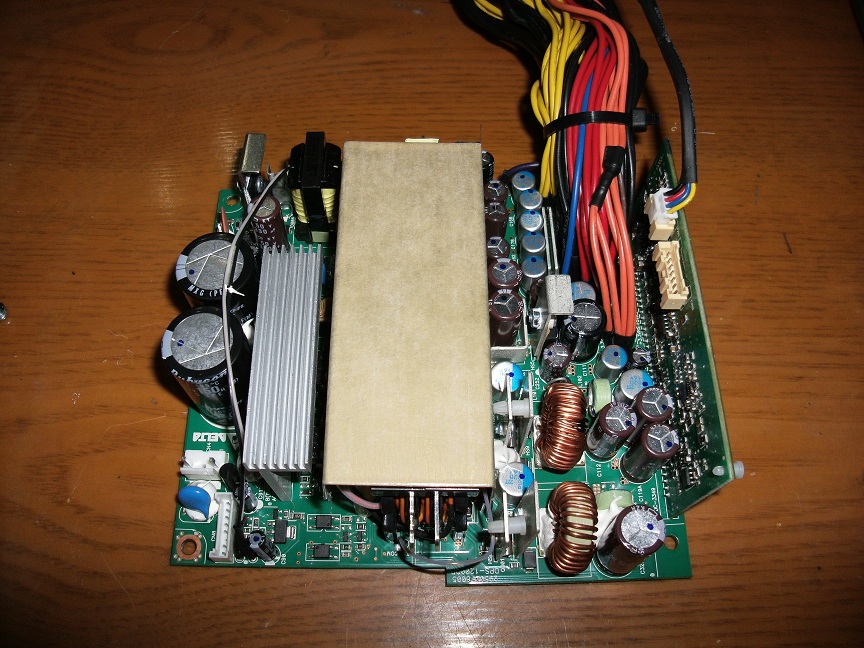

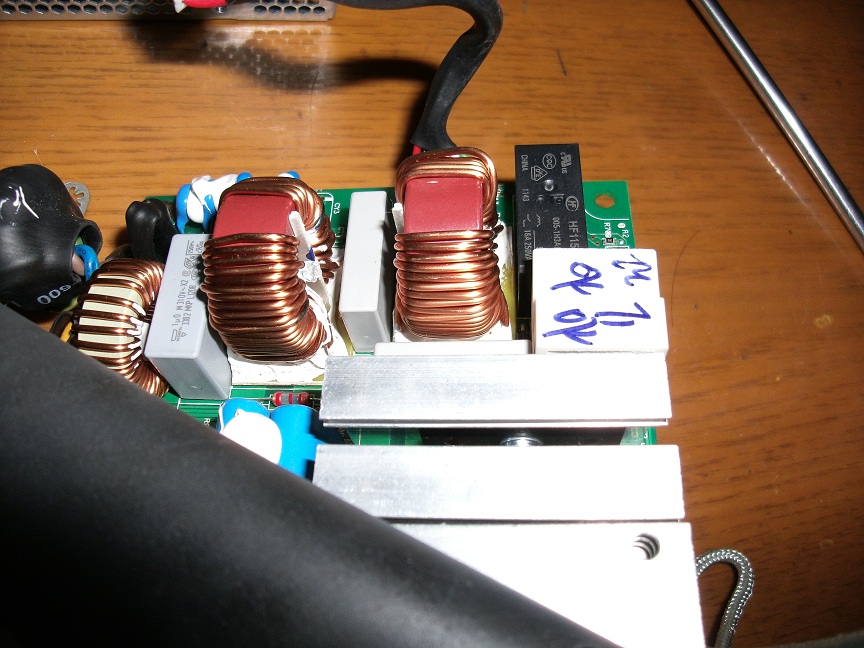

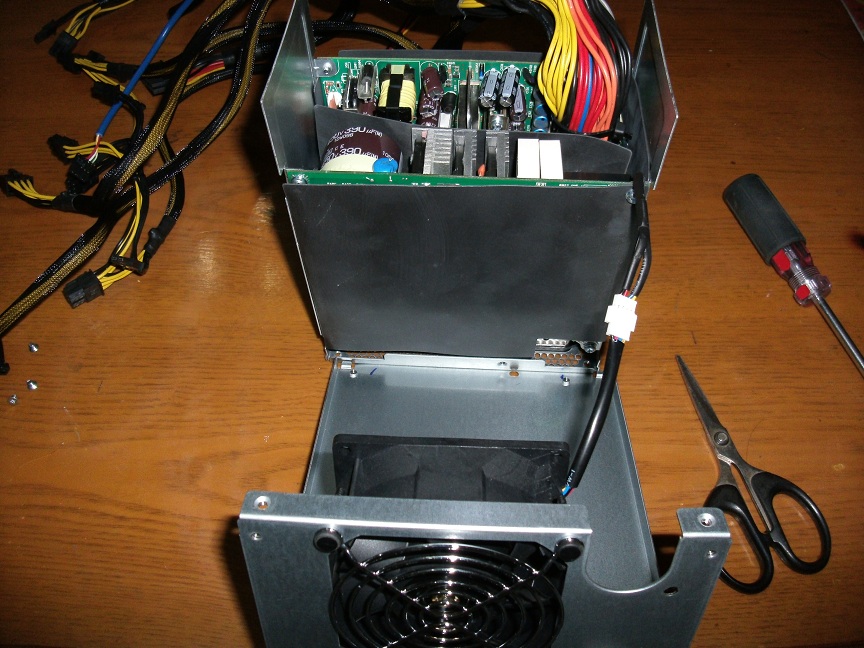

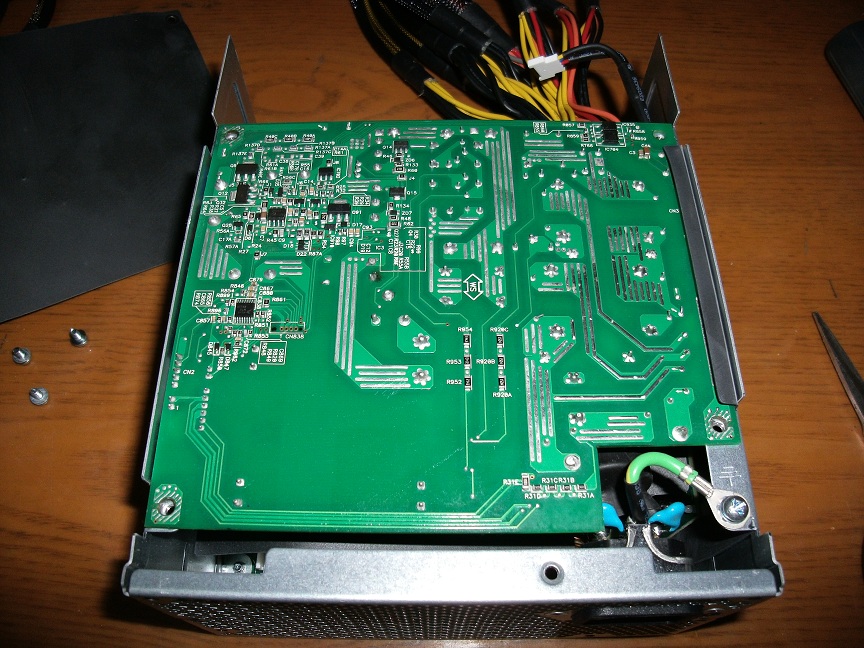

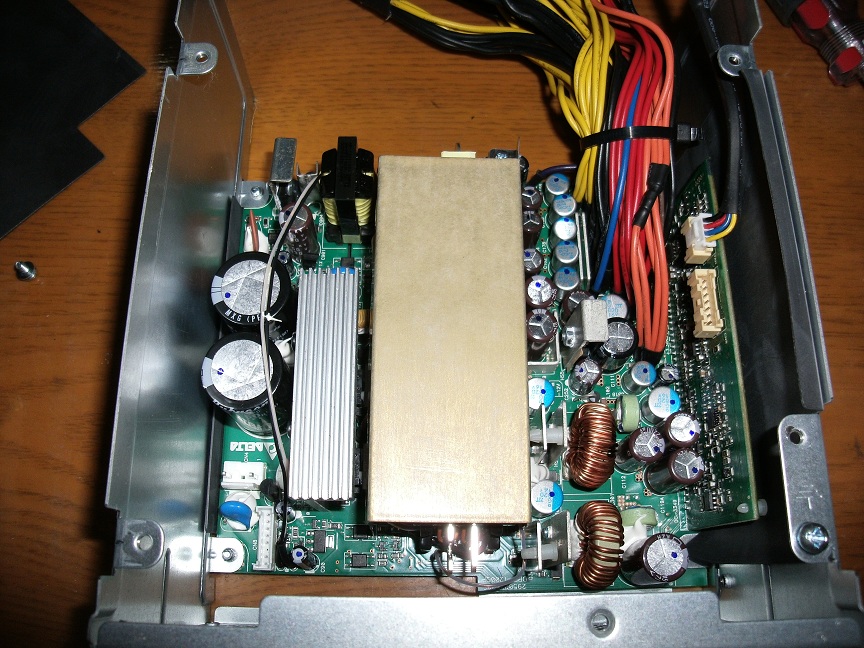

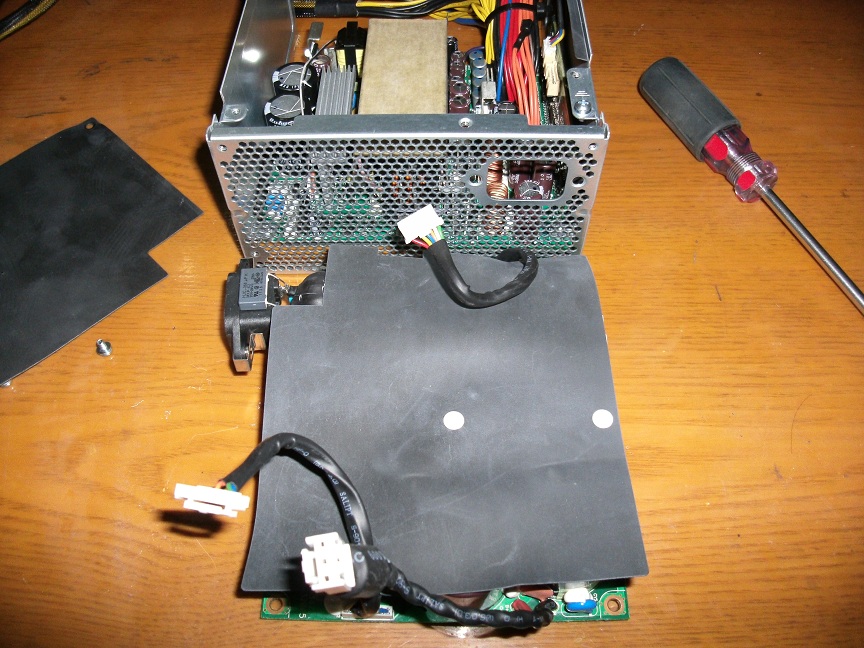

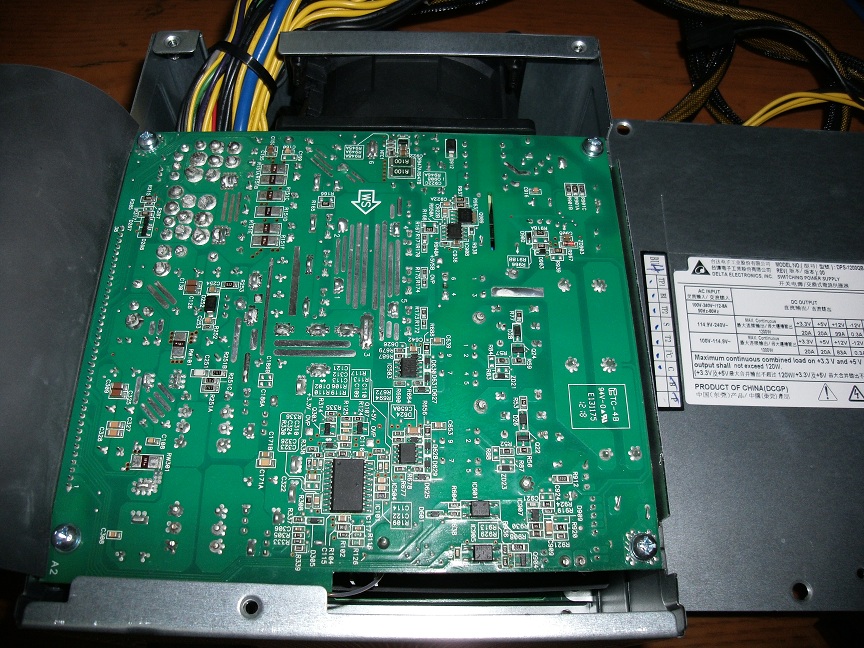

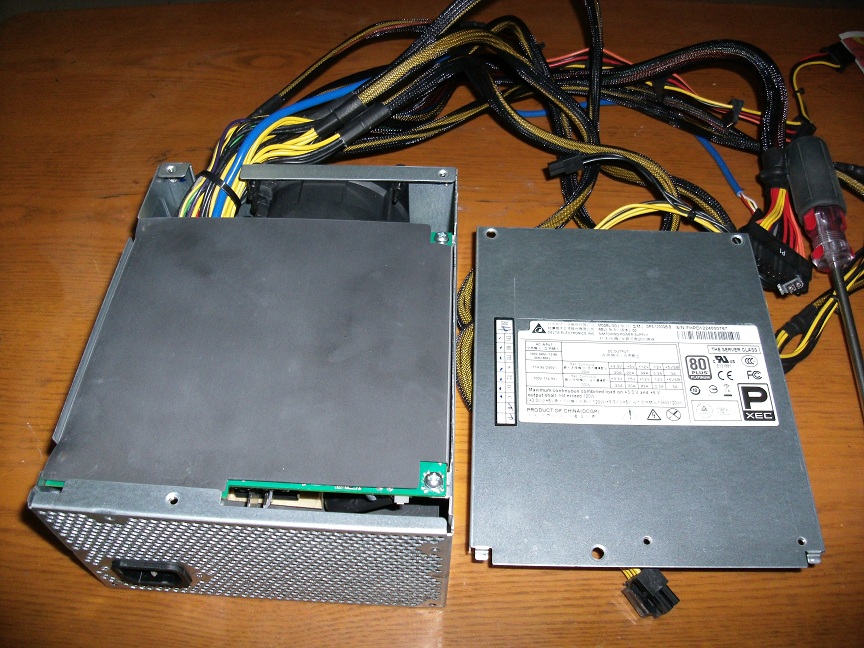

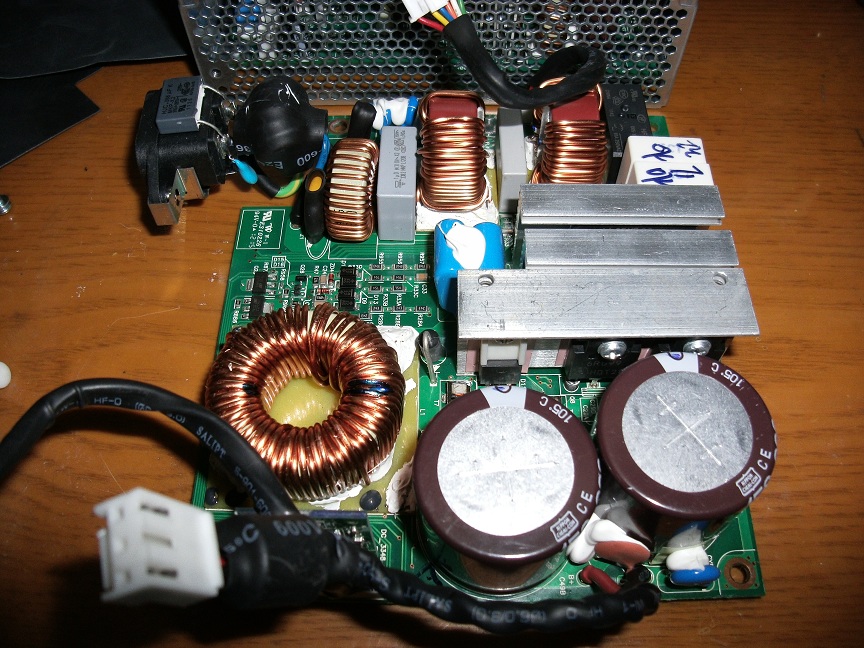

拆解图：

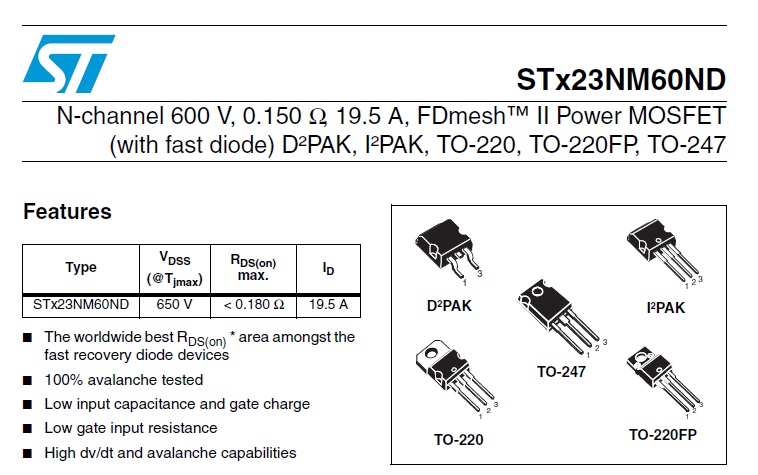

全桥主开关管特写：

快速体二极管恢复特性，专门为全桥应用优化

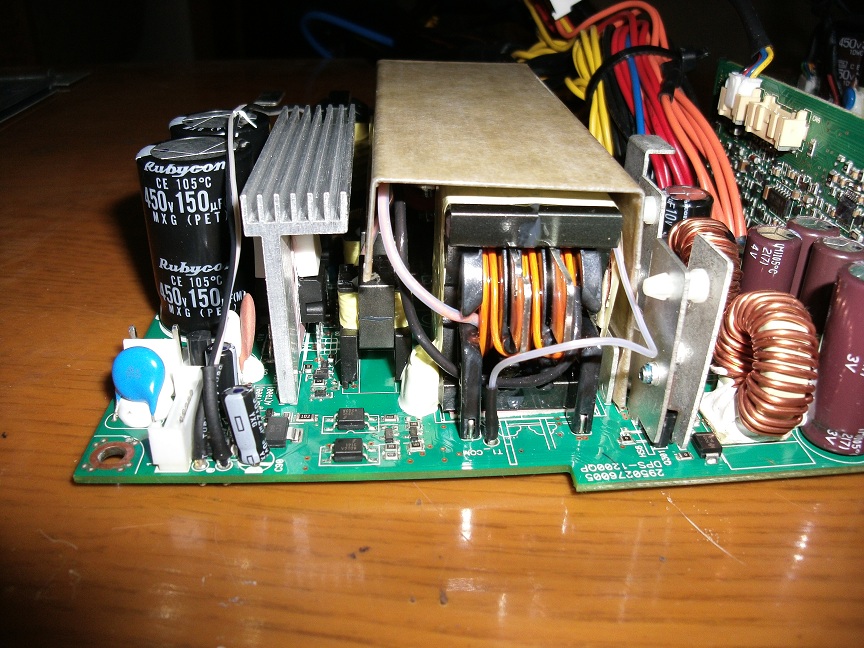

主变压器，分层绕制

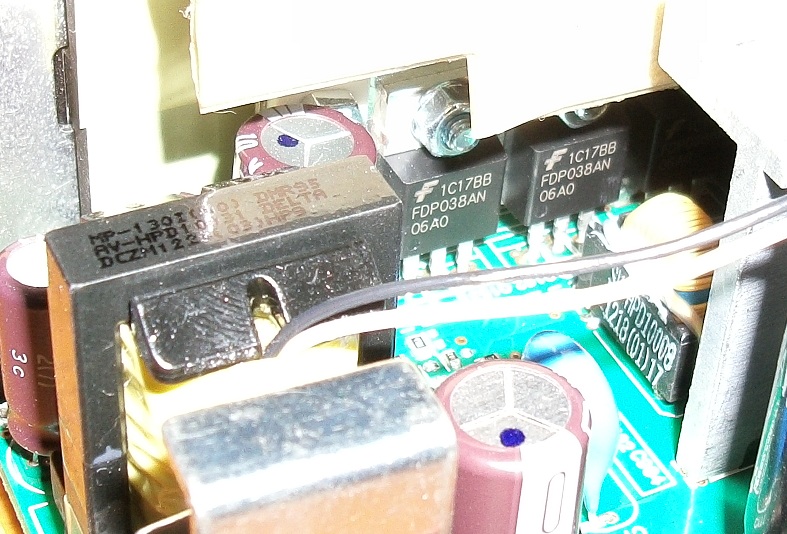

同步整流管 (共6只)

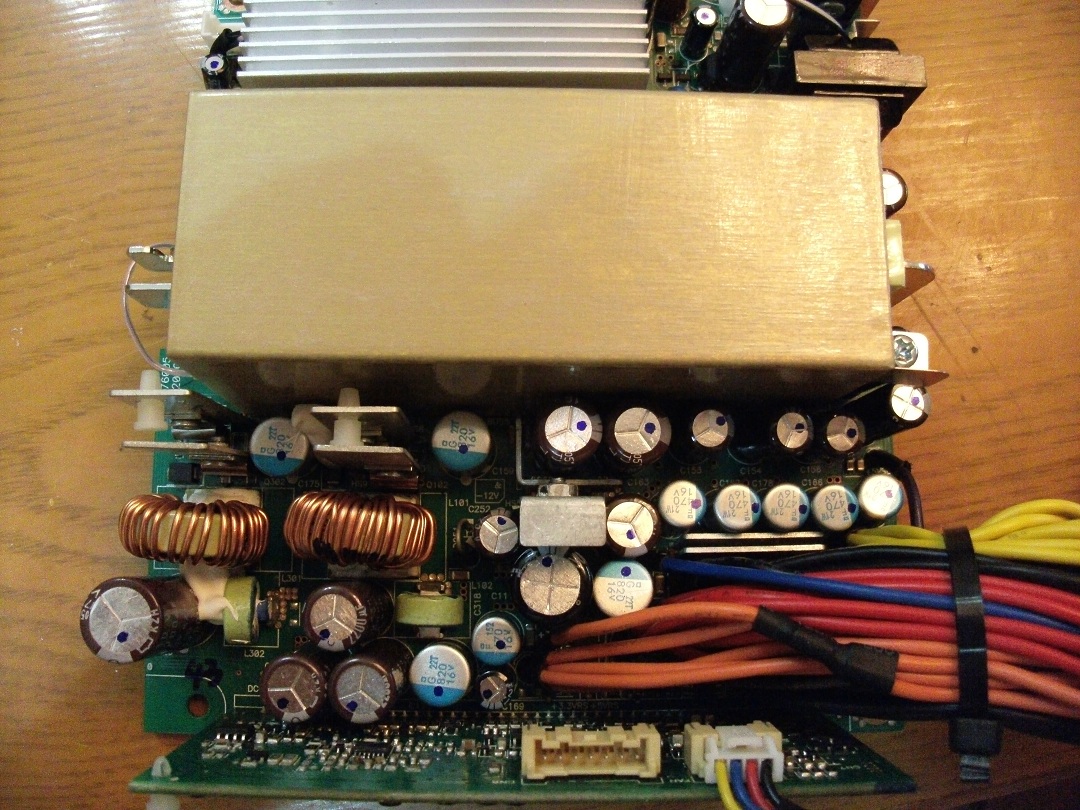

全日系滤波电容(包括辅助电路滤波电容)

3.3V 5V 12V 均使用固态液态电容混合滤波设计

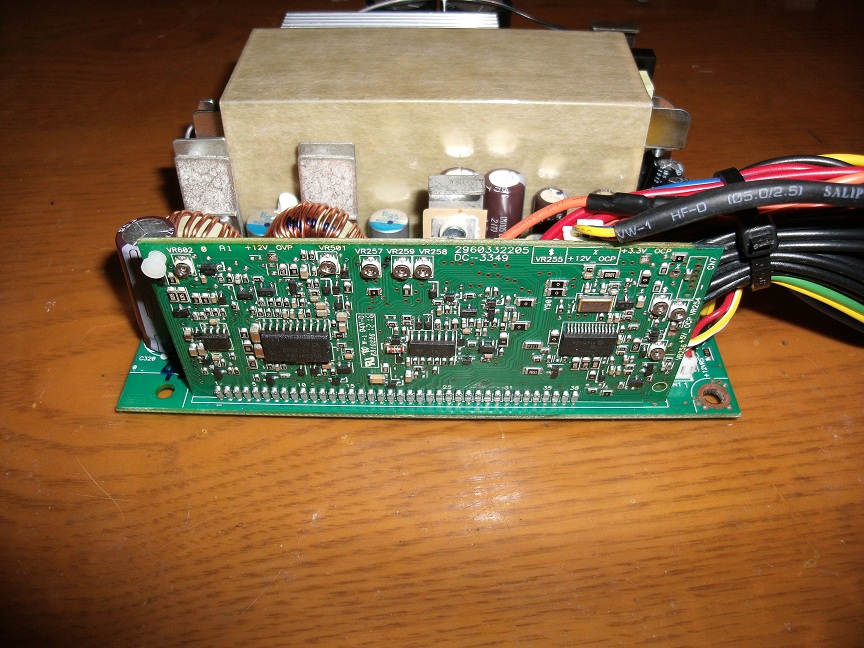

监控板

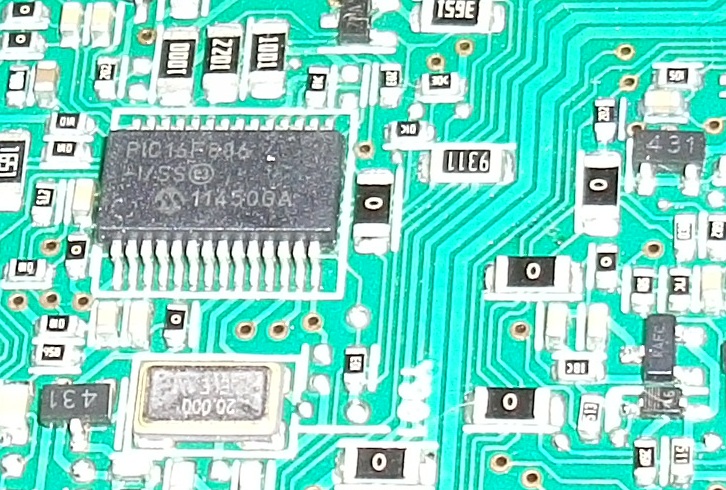

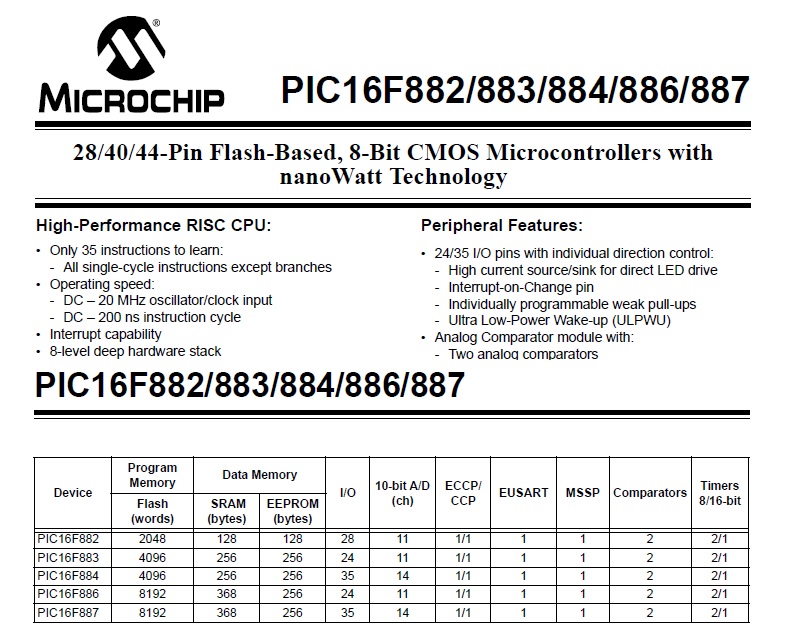

PIC16F886 单片机，实现监控，保护，风扇调速

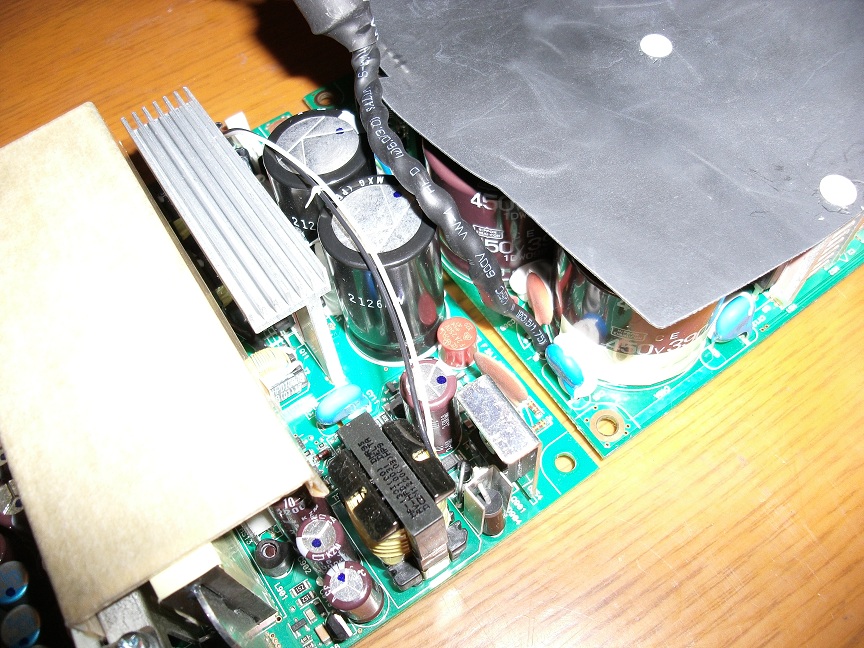

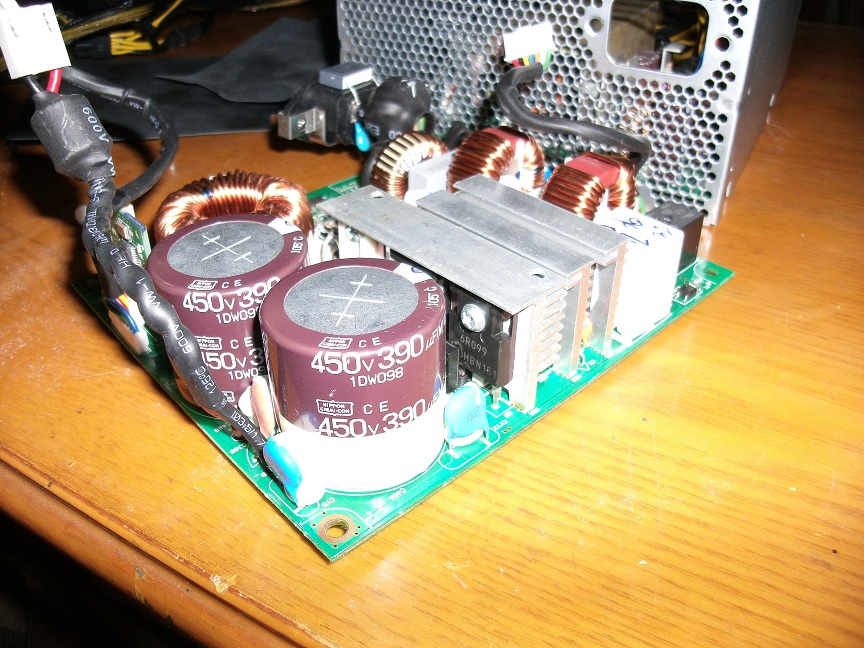

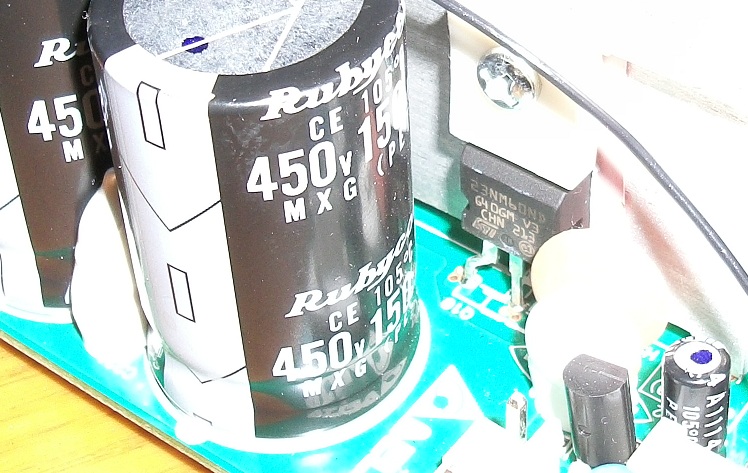

主滤波电容

由 两只 450V 390µF 和 两只 450V 150µF 并联而成，总容量 1080µF

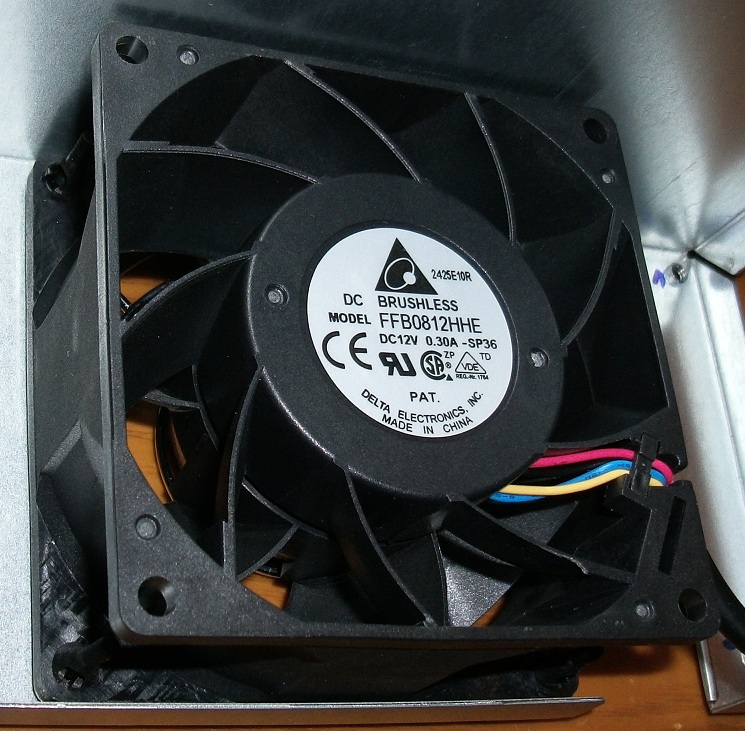

散热风扇，四线PWM调速 (由单片机控制)

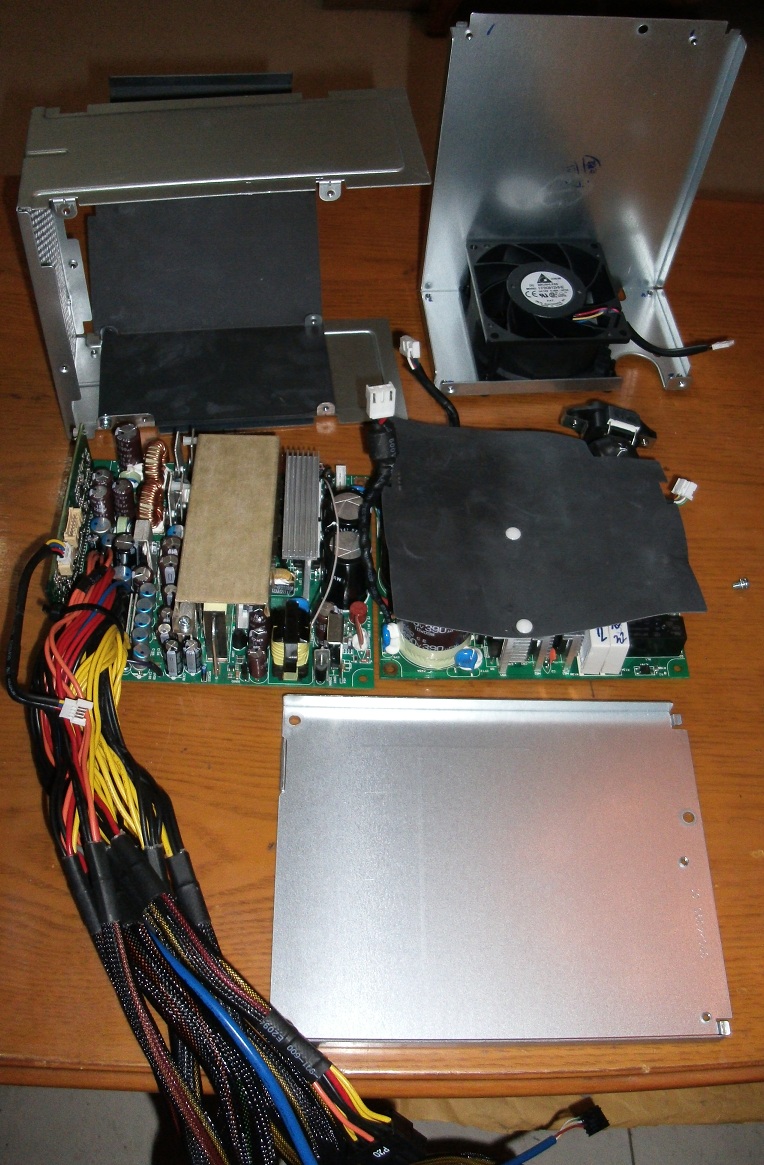

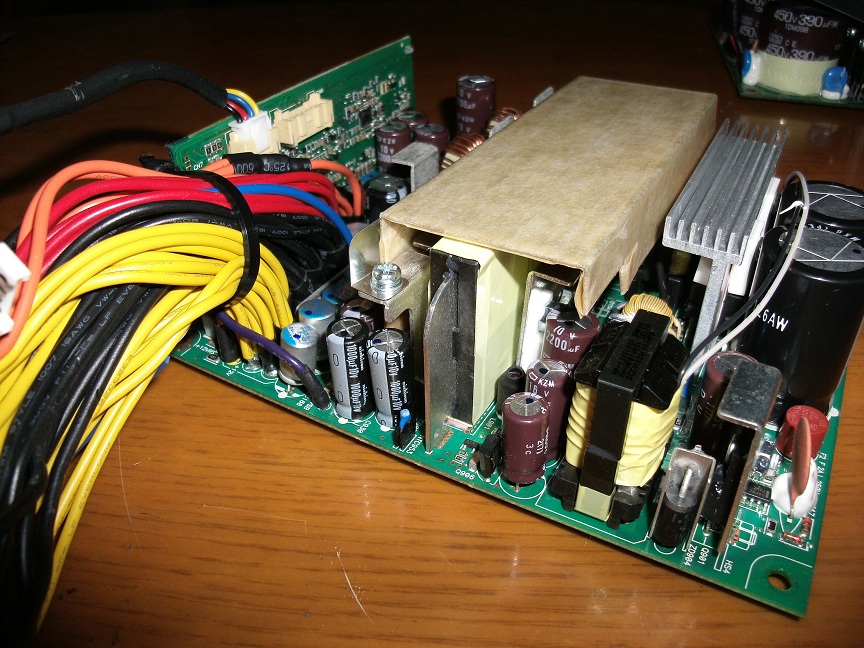

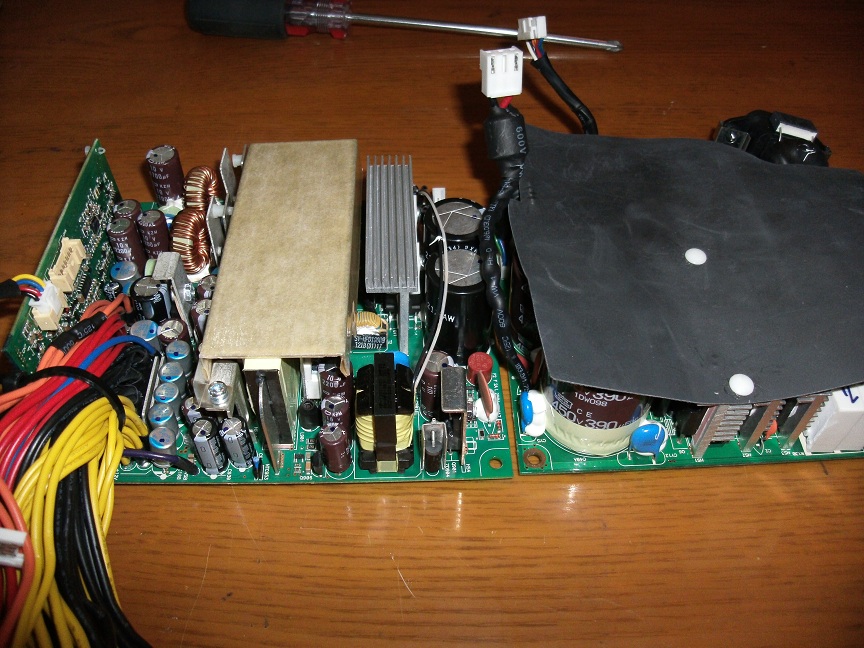

整体拆解图

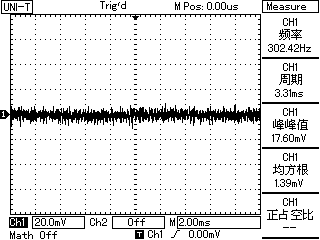

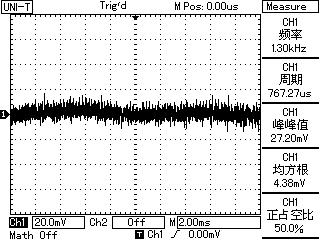

满载纹波图

3.3V

5V

12V

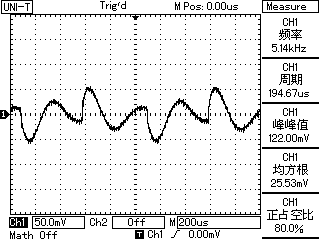

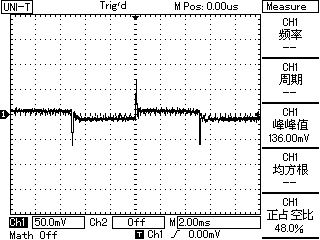

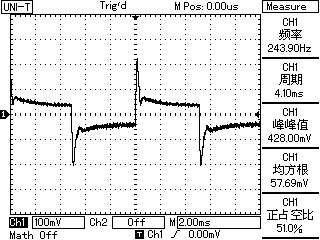

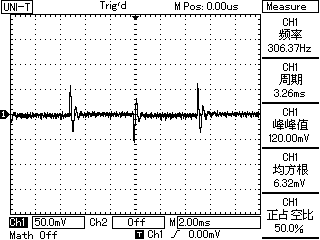

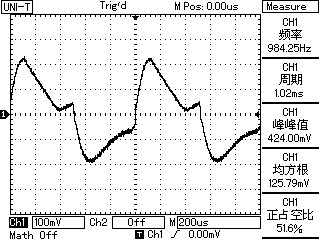

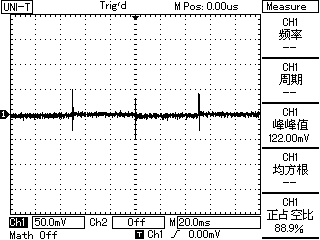

动态负载响应图

	10Hz	100Hz	1000Hz	恢复图	恢复时间

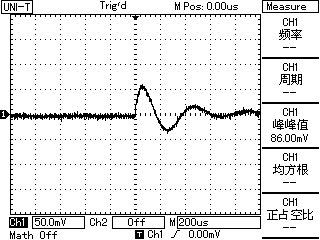

3.3V 10A Step					600µs

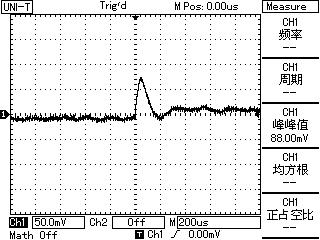

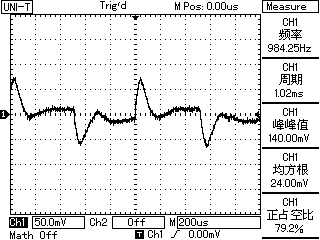

5V 10A Step					300µs

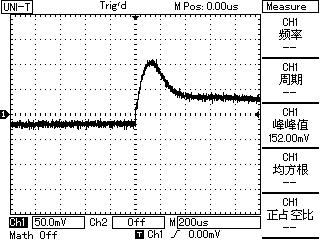

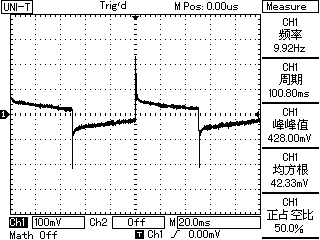

12V 38A Step					400µs

时序　

满载测试

开机延迟 327ms

上升时间 4.7ms

PG信号延迟 227.4ms

电压保持时间 21.3ms

PG保持时间 18.9ms
