HCP1200 说明

因为2009年版本的测试标准已经显得落后，这里新加入一些测试项目：

1.安规，绝缘电阻

1500V 2500V  通过

2.信号时序

开机延迟 210.6ms

上升时间 4.8ms

PG信号延迟 253.5ms

电压保持时间 17ms

PG保持时间 13.4ms

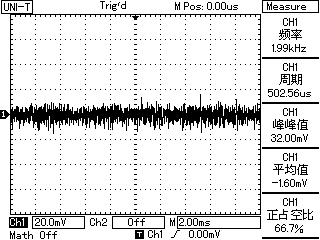

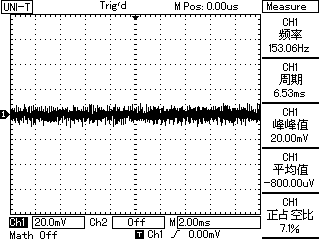

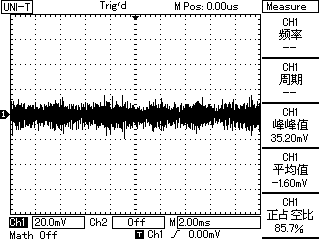

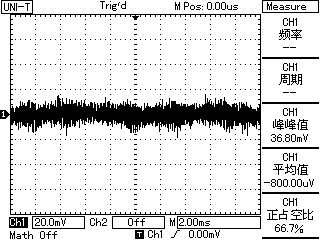

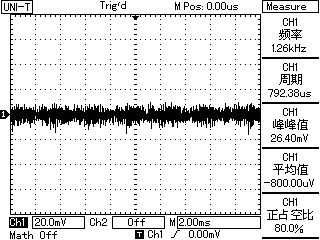

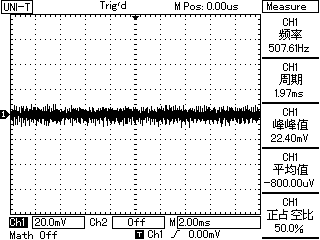

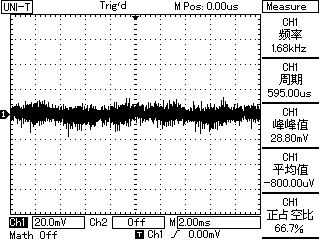

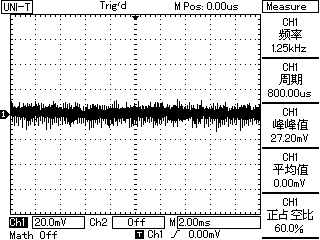

3.各负载点下的纹波截图

	3.3V	5V	12V
20%  负载
50%  负载
100% 负载

4.动态性能

CH1 为动态电压波动    CH2 为参考电流读数    请注意电压刻度

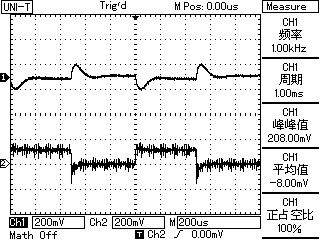

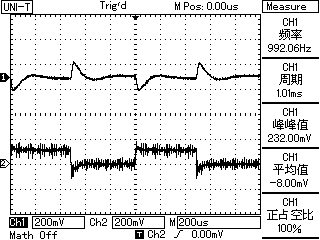

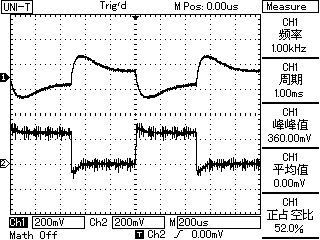

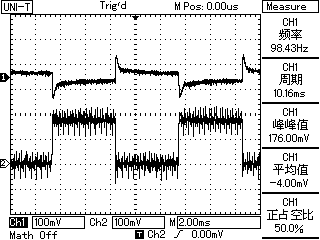

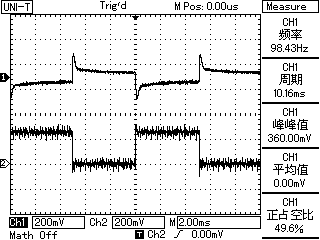

3.3V 1kHz 13A 动态测试	5V 1kHz 13A 动态测试	12V 1kHz 40A 动态测试

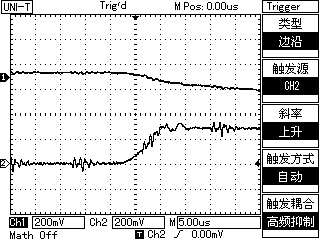

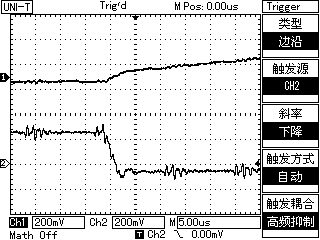

动态测试电流变化率 上升沿	动态测试电流变化率 下降沿
10µs 时间内，电流由0上升到30A	10µs 时间内，电流由30A下降到0
