DPS-700MB 文字介绍



一些简单介绍

首先,这个电源虽然只有一块电路板,但主电路原理和双层板肌肉电源DPS-600MB相似。
主动PFC + 双管正激 + 双路磁放大
因为用了双面板,并且把控制元件单独做到小板上。
可以把原先两块电路板上的元件,安排到一块双面板上。
通过提升开关频率,实现更好的功率密度,和更好的转换效率。

然后,这个电源的12V分路更加适合家用。
12V1 17A ,这个是24Pin接头,供应主板。(黄线)
12V2 18A, 是CPU 4Pin接头,供应CPU,(黄黑线)
12V3 17A,是PCI-E 8Pin 和 带软驱小插头的那一路外设 (白线)
12V4 17A,是PCI-E 6Pin 和 另外一路外设 (黑白线)

显卡外设占据了2路,使用起来灵活度好很多。

带大量硬盘,(电源自带7个SATA和3和大4D),因为硬盘分在2路12V上,不必担心开机瞬间电流过大。
带双显卡,每块显卡占据一路,也很安全。


最后就是那个13.5cm大风扇,噪音小,风量大。
适合家用。



然后来看内部结构

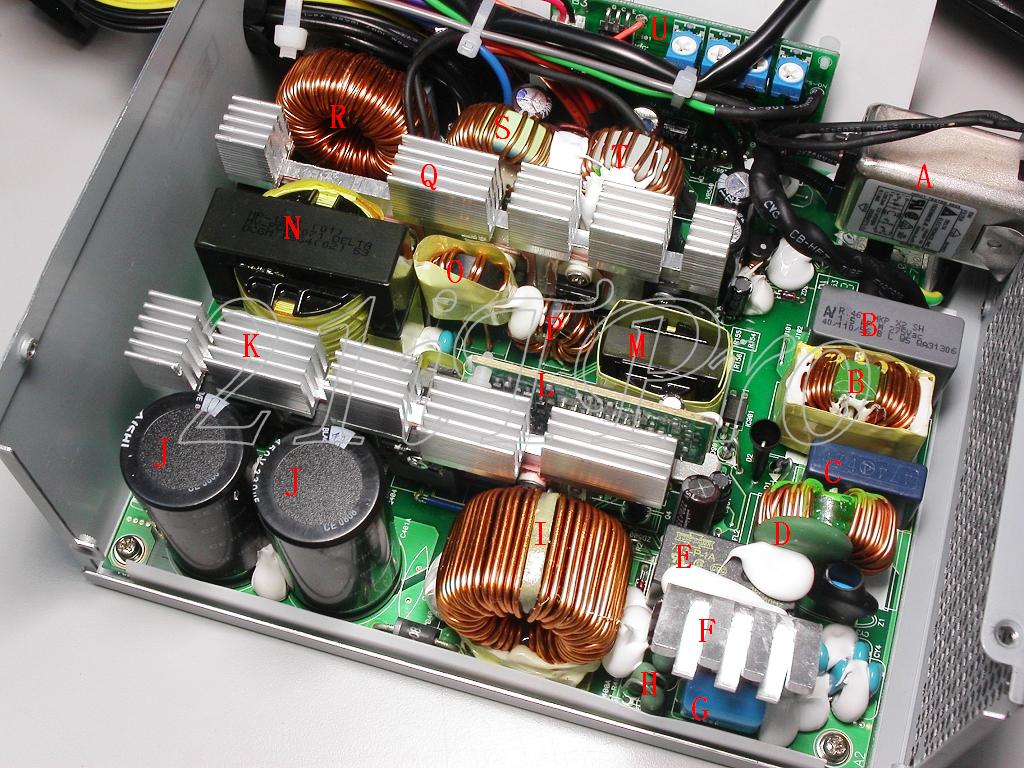

这里借用一张商家的图片,我自己拍的没有这么清晰。

按照字母顺序,从电源输入开始介绍。

A: 输入第一级EMI滤波器

B: 第二级EMI滤波器

C: 第三级EMI滤波器

D: 热敏电阻,用于限制通电瞬间的冲击电流

E: 旁路继电器,开机后将热敏电阻D短接,避免不必要的电能消耗,提升效率,减少发热

F: 整流桥(带散热器)

G: 高频平滑电容 (主动PFC必备)

H: 主动PFC电流检测电阻 (并非所有电源都有,但是加入电流检测可以提升PFC性能)

I: 主动PFC储能线圈 (关键器件,高频噪音的来源之一,700MB在这里做得很好,绕制均匀,固定妥当,因此没有高频噪音)

J: 主电容,两只,容量 330uF 450V (关键器件,直接影响电源的纹波和保持时间,700MB在这里达到了 1uF 1W 的优化配置)

K: PFC开关管和PWM开关管的散热片,开关管型号为 24N60C3

L: PFC与PWM控制芯片所在的小电路板,700MB使用的是PFC和PWM两颗分立控制IC

M: 待机开关电源变压器,主要提供 +5Vsb 输出

N: 主开关变压器 (关键器件,高频噪音的来源之一,700MB在这里做得不错,没有高频噪音)

O: 5V 磁放大稳压控制电感

P: 3.3V 磁放大稳压控制电感

Q: 输出整流管散热片

R: 12V输出储能线圈

S: 5V输出储能线圈

T: 3.3V输出储能线圈

U: 控制电路板,负责开机,电压检测,风扇转速控制,过电流保护等多种功能。





然后我们对照测试结果,逐项解释:



首先,测试了 1A 小负载下的各路电压值,这个是后面的测试需要用作参考的电压。



然后是20%负载测试,模拟轻载运转的情形。

我们可以看到,700MB在电压稳定性,纹波,噪音等各方面都不错。

转换效率 78.6% ,没有达到80% ,小小的遗憾。



50%负载测试,标准典型负载,通常电源在这个负载下,性能指标达到最佳。

可以看到,纹波依然很低,效率明显上升,超过80%

噪音仍然保持低水平



100%负载测试,主要检验电源的输出是否足量,是否有偷工减料。

显然700MB在这里表现良好

各项指标均优于标准(红字为Intel的电源规范标准,星号为700MB的实际性能)

此时电源的风扇转速明显提升,噪音略有增大,但仍在可接受范围内,故给标准分。



然后是过流保护测试

为了保证电源的安全,必须设置过流保护,若输出电流超过 过流保护点,电源停止工作。

700MB具有4路12V,这里分别测试了单路12V的过流保护点(未写出),为 18.3A

4路12V联合输出过流保护点,为62A

5V 过流保护点 31A

3.3V 过流保护点 30A

均设置合理



接下来是PG信号,这是一个重要信号,对应电源24针主插头的灰色线。

主板只有得到电源送出的PG信号后,才会执行开机程序。

700MB在这个项目正常。



随后而来的扩展测试,对电源提出了更高的要求



考虑到这部分专业性较强,不作详细解释。

总之 700MB 在扩展测试中表现不错,76的得分也说明了这一点。





最后,最苛刻的测试项目,也是本站的特色测试项目,高级测试



双路偏负载极限偏负载 在用户实际使用中几乎不可能出现,但却是对电源的 电路设计与用料 异常严格的考验。

这里测评分标准制定得非常“疯狂”,所谓高标准,严要求。

因为700MB在12V空载的情况下,不能单独对5V和3.3V加负载 (实际使用中不存在12V空载的电脑)

所以,在单路极限偏负载测试的两个项目中,因为自动保护,丢掉了20分。





随后而来的是更加苛刻的超负荷测试

700MB 顺利通过,超载到850W,时间为15分钟。



极限低压转换效率,可以考验电源是否在PFC电路中偷工减料。

若有偷工减料,效率会剧烈下降,甚至烧毁。

700MB表现正常,证明用料符合要求。





最后是动态性能测试,可以考验电源测综合设计水平。

这不是一个单纯堆极品元件就可以出成绩的项目,但是要想在这个项目获得好成绩,好元件是必须的。



一个设计糟糕的电源,通过堆砌大量的滤波电容,和安装巨大的滤波电感,可以在纹波测试中得到好成绩。

但是到了动态测试,一切都会现回原形。



这里通过负载机,模拟一个剧烈变化的负载,加到电源的输出,

所谓动态电流,即电流时有时无,以脉冲形式加载。动态频率为每秒脉冲的次数。

在动态电流的作用下,电源的输出电压会发生变化,变化的节拍与电流有关,情况也会变得非常复杂。

通过示波器,观察电压的变化情况,即可确定电源的设计用料优秀与否。

电压变化越小越好。(理想情况是无变化)



700MB在三个动态测试项目中得到很高的分数,证明台达的设计确实到位。







最后,我们发现,700MB在基本测试,扩展测试,高级测试中,得分都很接近。

这说明这个电源在各方面比较均衡,没有突出的优点,也没有明显的缺点。





所以最终的结论,这是一款优质电源。
