NZXT Hale82 650W 附加说明 与 MOD

动态响应图：

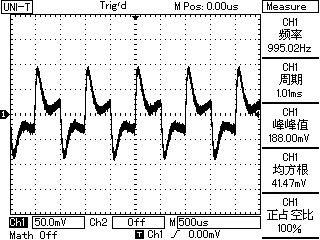

3.3V , 1000Hz

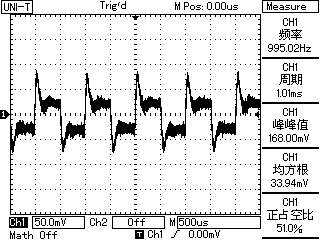

5V , 1000Hz

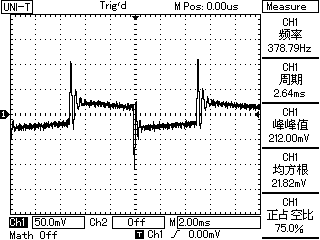

12V , 100Hz

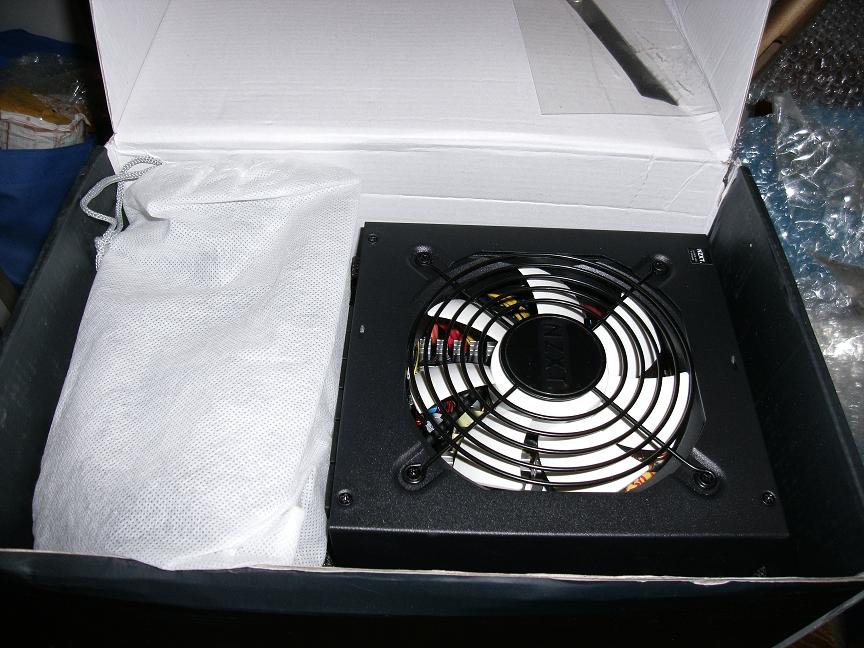

外观图片：

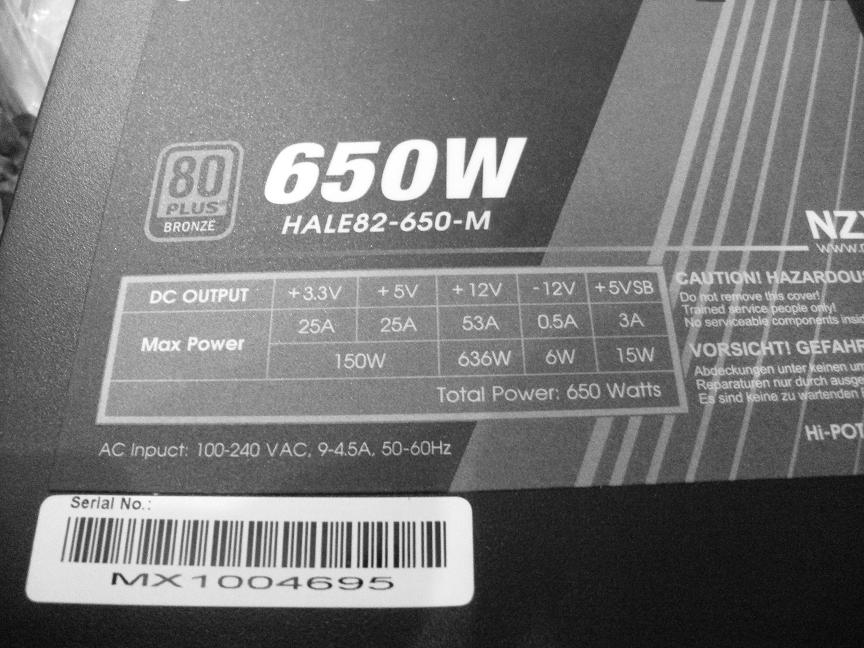

标签，单路12V设计。

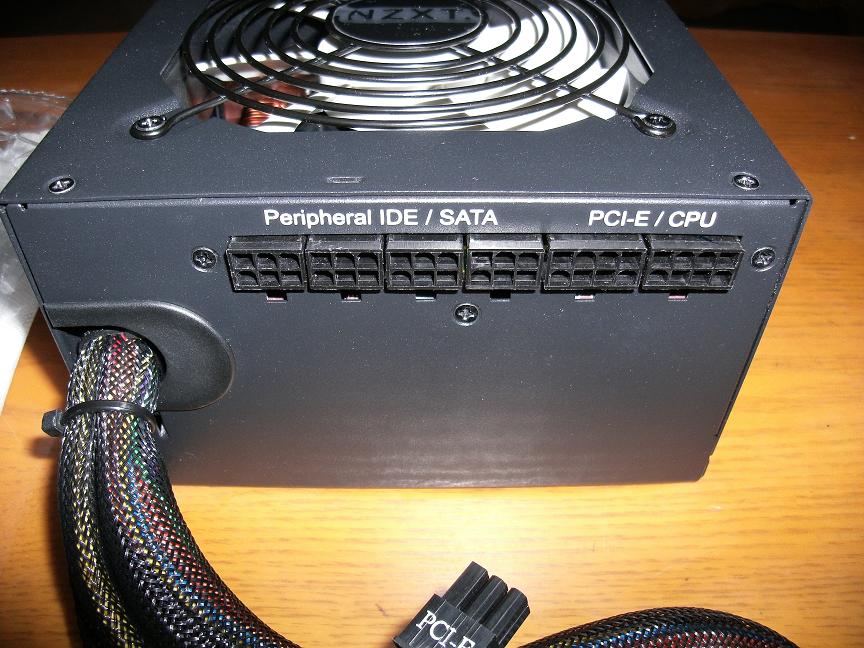

模组接口

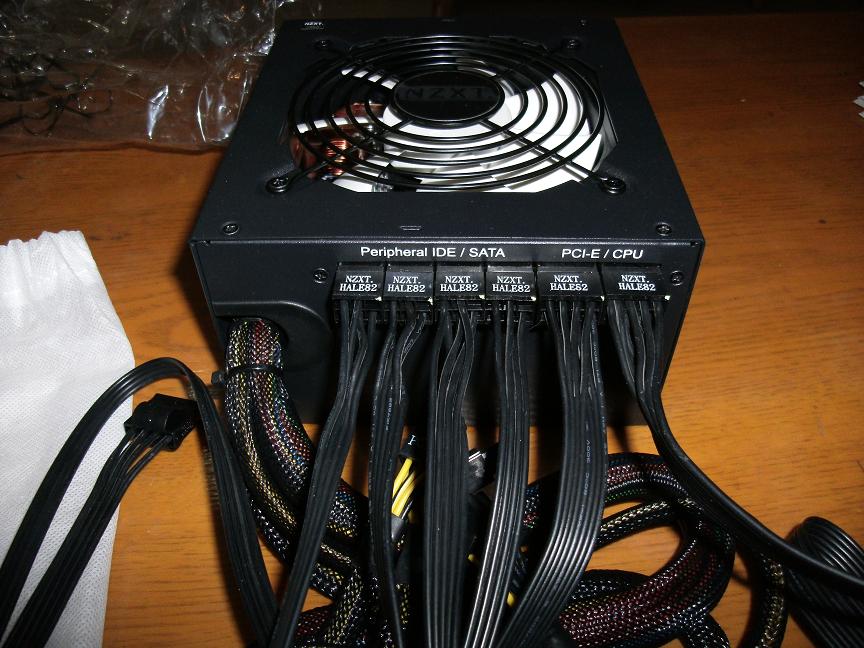

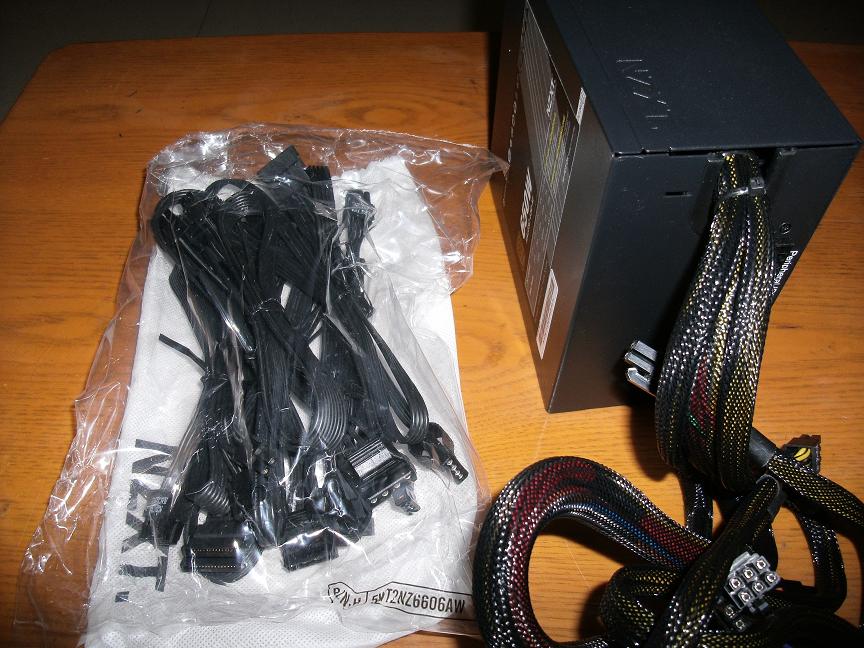

模组线，这里有一点值得称赞：所有线路都明确标示了与电源连接的一端。

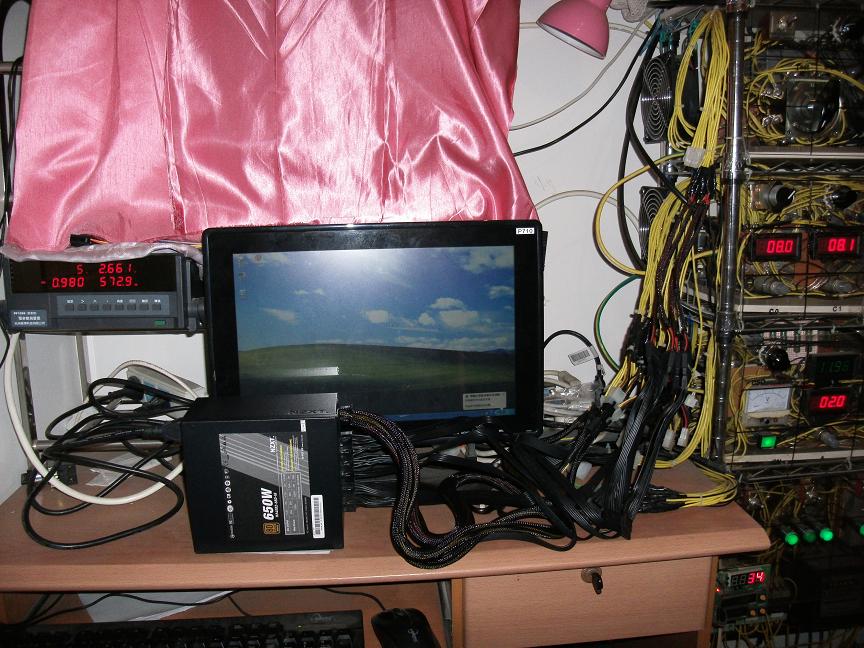

测试进行中

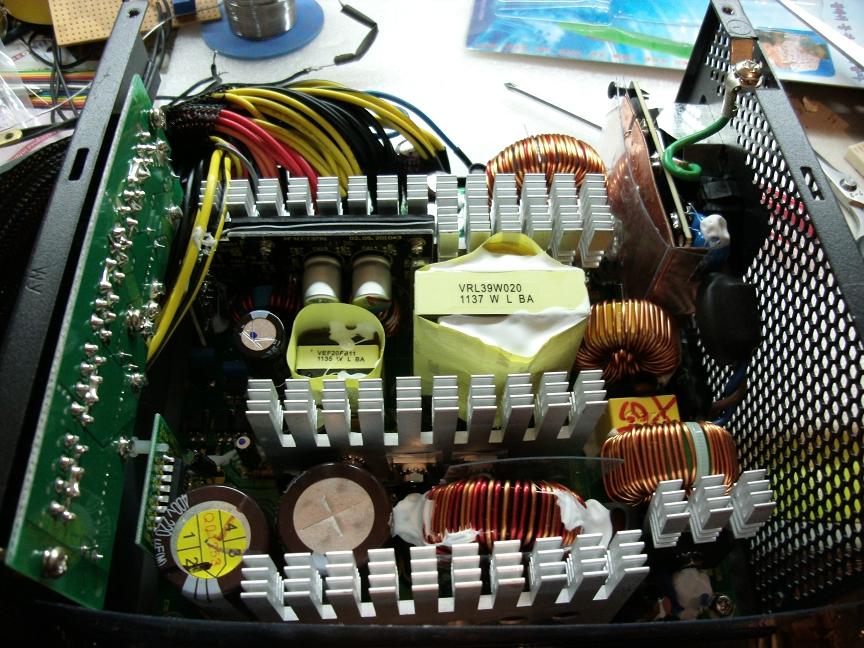

拆解：

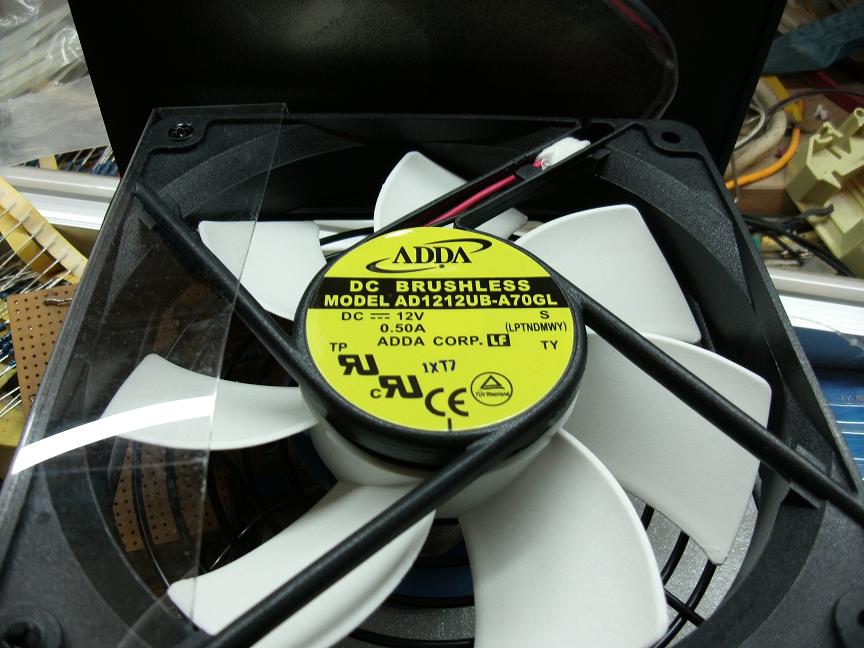

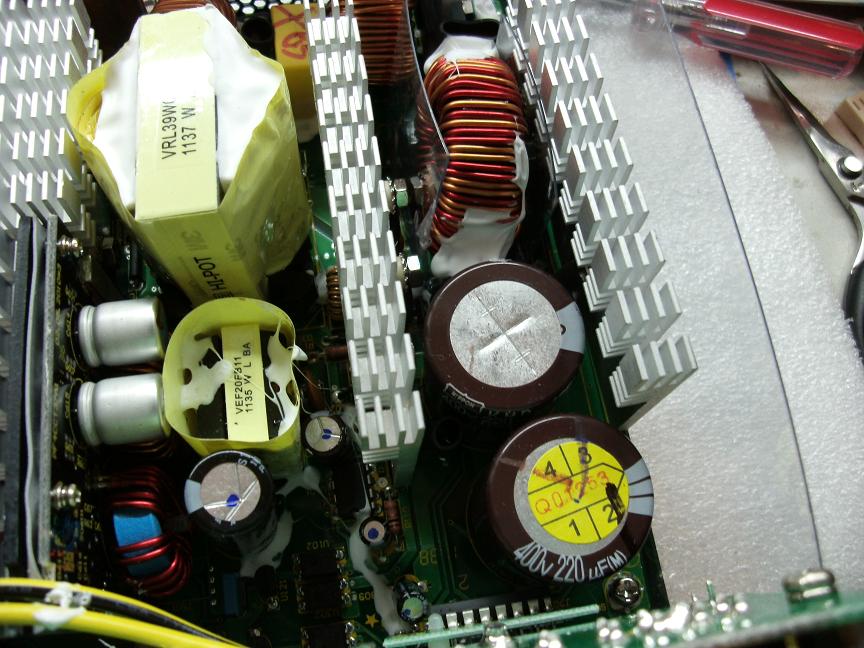

高压侧，主电容 两只220uF 400V电容并联。

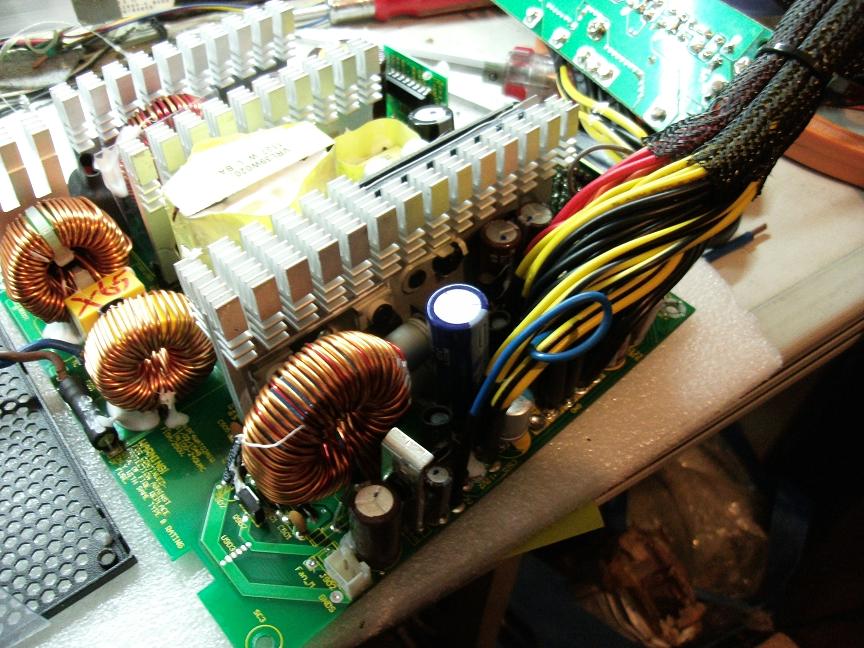

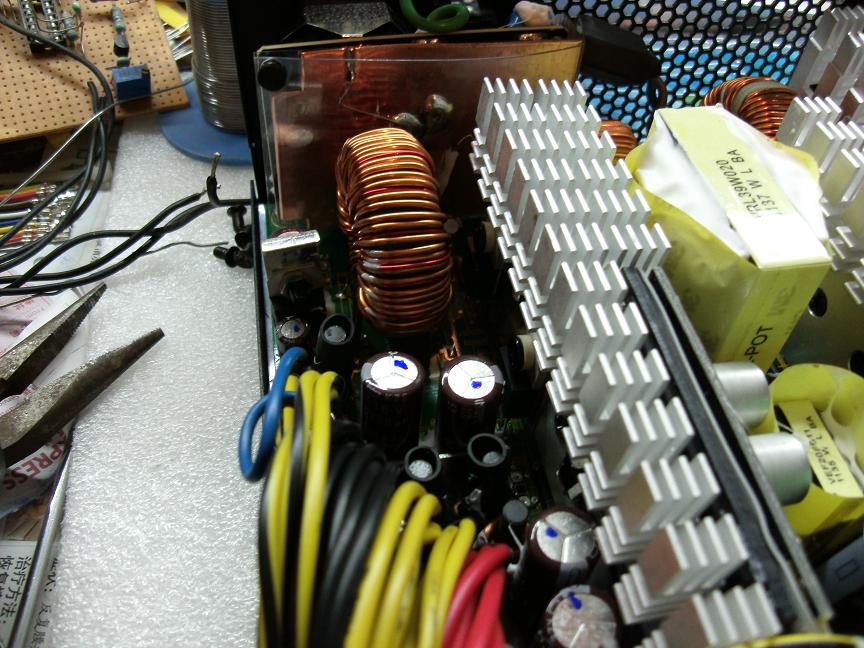

低压侧，4只30A50V肖特基整流管，DC-DC变换电路。

值得注意的是，这个电源12V输出的二级滤波电路分为两部分，CPU插头属于12V2，其他是12V1

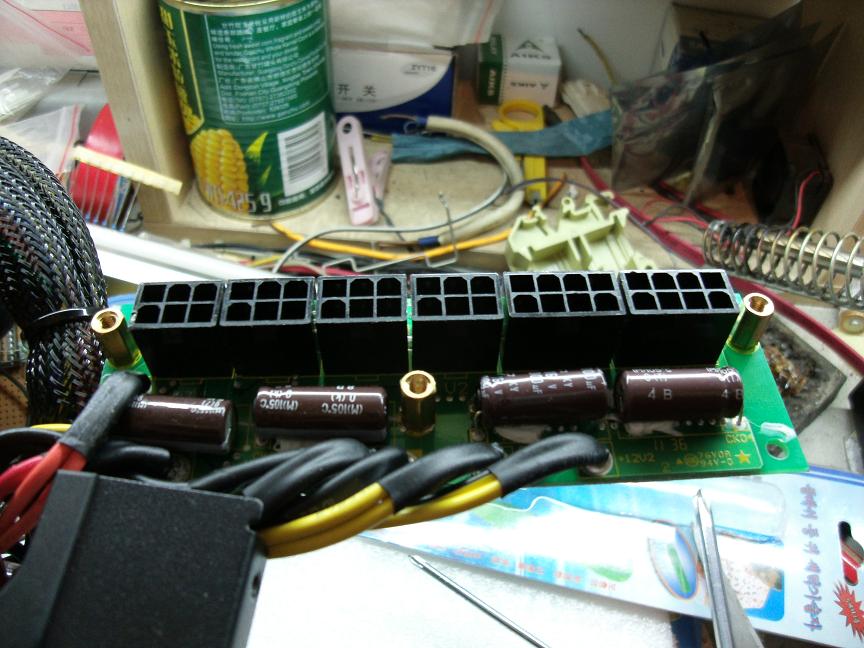

模组接口板，上面加有滤波电容。(最右边的模组接口属于12V2，其他都是12V1)

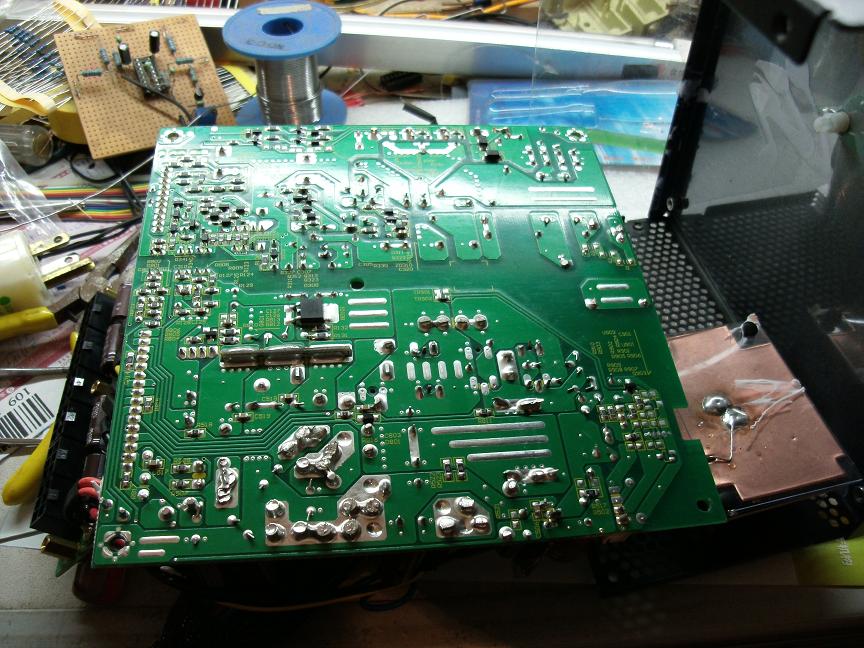

PCB背面全图

简单MOD：

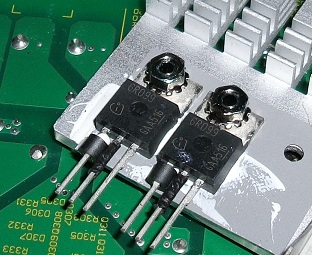

更换PFC场效应管

原开关管为 FDP18N50 两只 (并联，用于650W电源，正好)

新换为 6R099CP 两只 (导通电阻大大降低，开关速度提高，电流余量也加大)

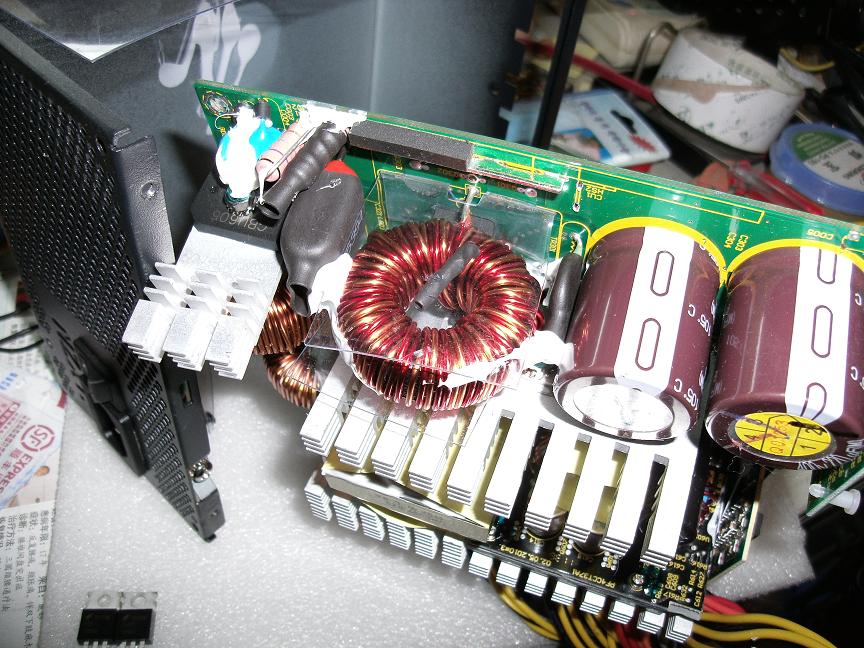

换管子的时候顺便可以看一下PFC电感的情况，两种颜色的漆包线绕制，然后串接，和单线绕制没有本质区别。

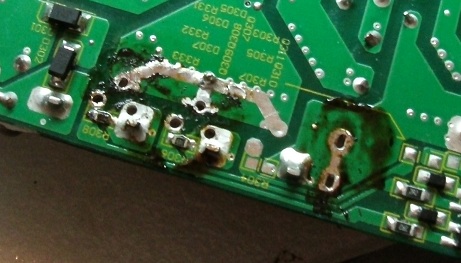

输出侧，12V主滤波电容更换

原先的两只 KZE 2200uF 16V ；更换为 一只 LXY 3300uF 16V ，和 (两只 PSA 330uF 16V 固态电容 三只10uF MLCC ) 并联板。

12V2 输出滤波电容更换

原先为 KZE 2200uF 16V ；更换为 PSA 330uF 16V 固态电容。

MOD完成后测试，性能参数变化很小，证明原厂设计已经足够好，可改进的地方也不多了。

只有大电流，低输入电压的状态下，会有一些区别：

12V 60A 输出测试；原先输入功率860W，效率83.72% ； MOD以后输入功率857W，效率84.01%

90V低输入电压下，带650W满负荷测试；原先输入功率830W，效率78.3%；MOD以后输入功率820W，效率79.2%
