X7 1200W 图文介绍

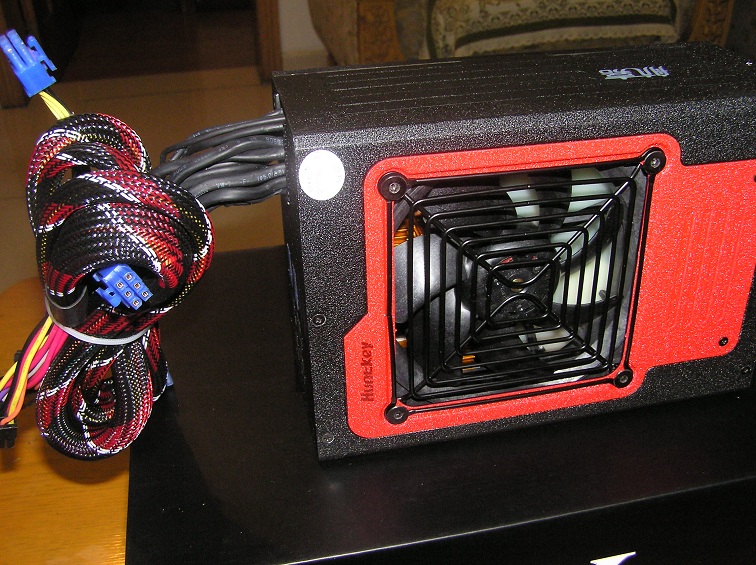

外观
(备注，此次测试的电源是itocp团购版本，风扇有改动)
磨砂外壳上面贴质保标签，很容易取下
电路简介
航嘉 X7 1200W 采用了 两相交错PFC + 移相全桥ZVS +
同步整流 + DC-DC变换 的高端电源常用设计。
交错PFC可以有效减小主滤波电容的电流压力，有利于输出稳定。
移相全桥ZVS 作为软开关技术的一种，可以明显降低主开关管的功率损耗，
同步整流可以提升整流部分的效率，降低发热。
输出的双路DC-DC，可以完全解决多路输出之间随着负载变化，电压相互影响的问题。
航嘉在一款电源上应用了如此多的先进技术，可以看出，对这款产品还是很重视的。

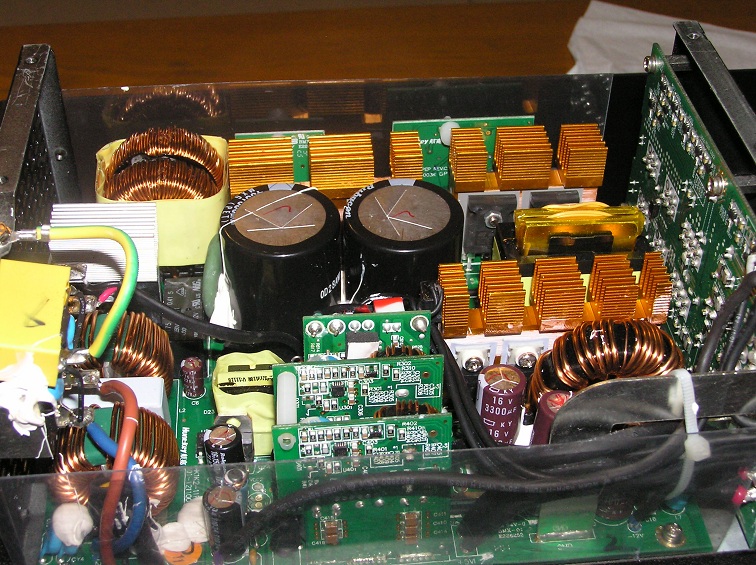

下面通过照片观察一下各部分的用料情况：

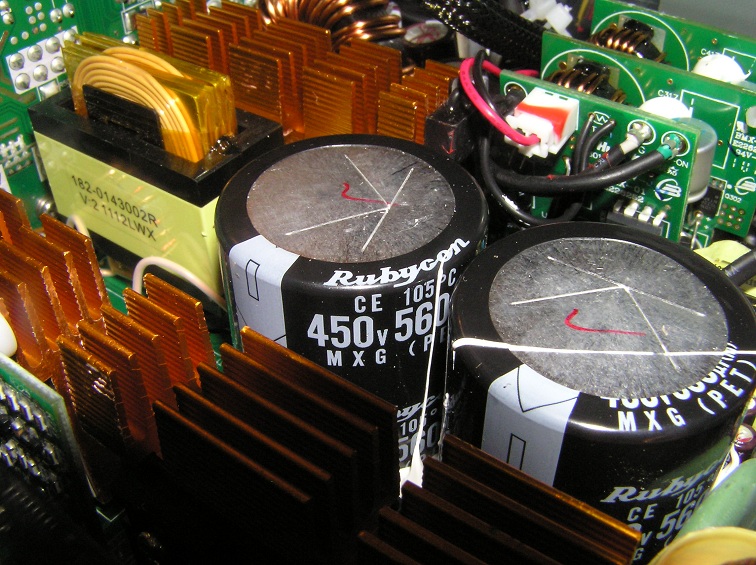

两个 红宝石 MXG 450V 560µF 高压主滤波电容

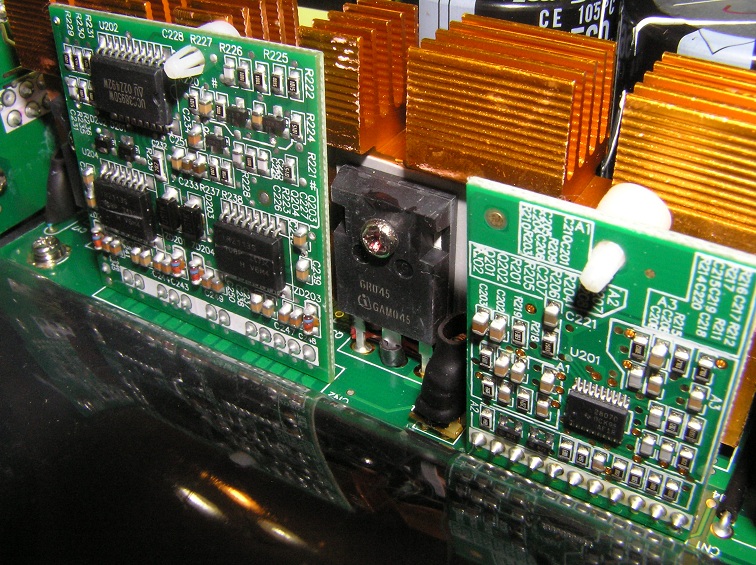

PFC 管 6R045CP ，背面还有一只 ；右侧直立的小板为 UCC28070 交错式PFC控制器

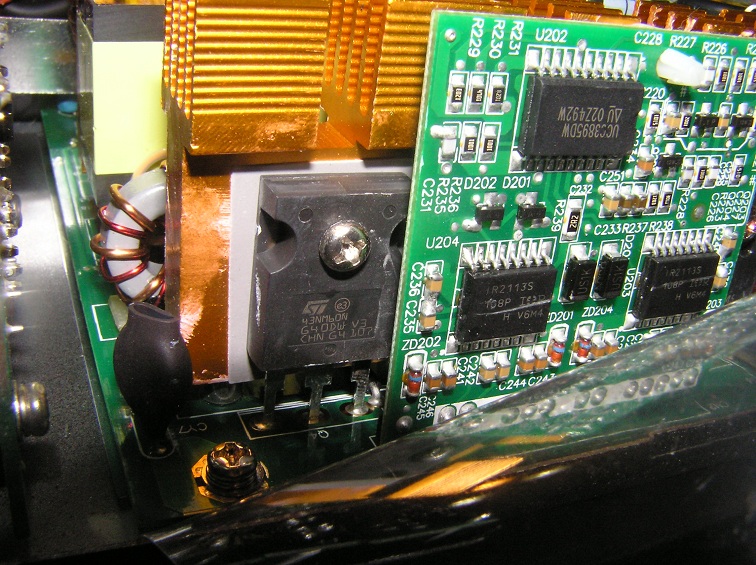

全桥开关管 43NM60N ，旁边的小板为 UCC3895 全桥控制器，和两颗 IR2113 MOSFET驱动IC

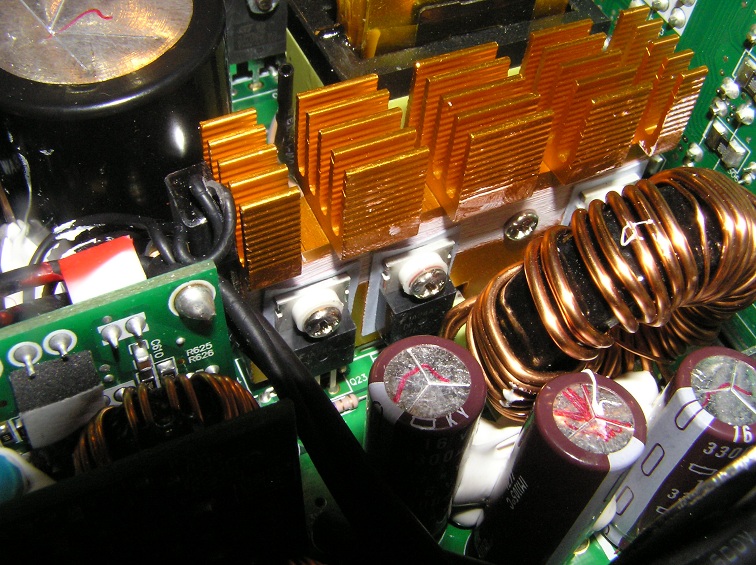

同步整流管 FDP047N10

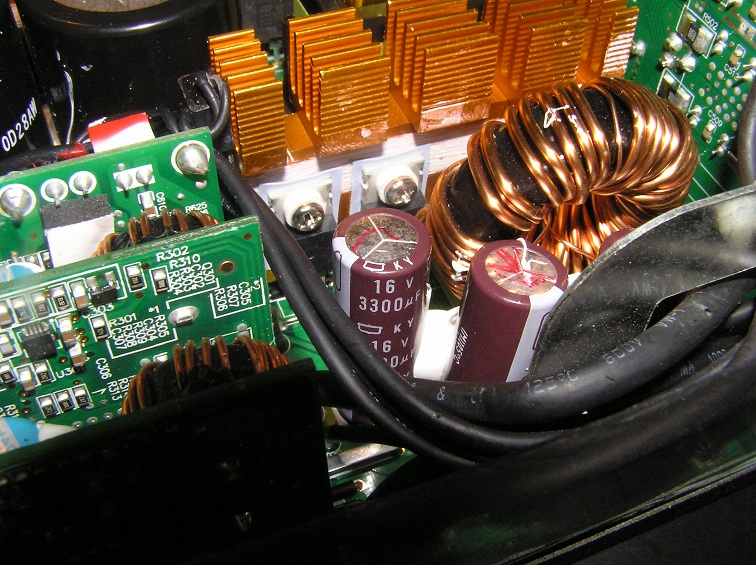

12V输出电容 16V 3300µF KY 三只

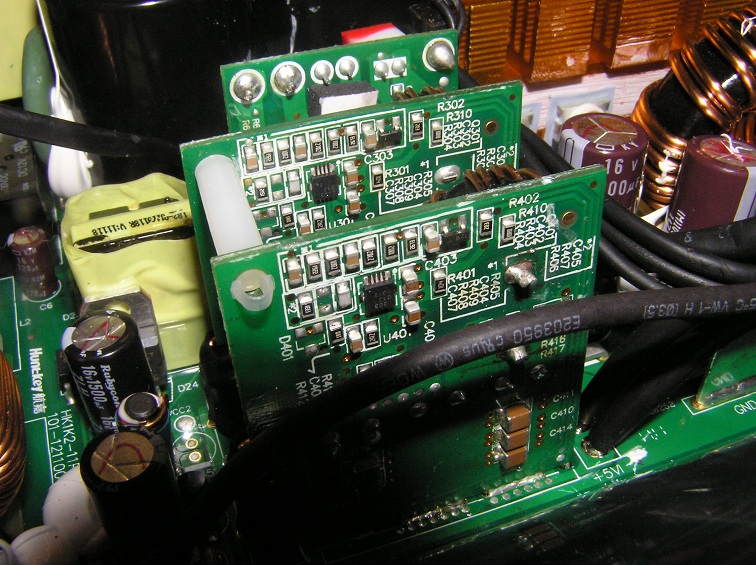

5V 3.3V DC-DC 各有两只固态电容作为输入滤波，两只故态电容作为输出滤波
(图片上无法全部展示)
DC-DC 小板背面

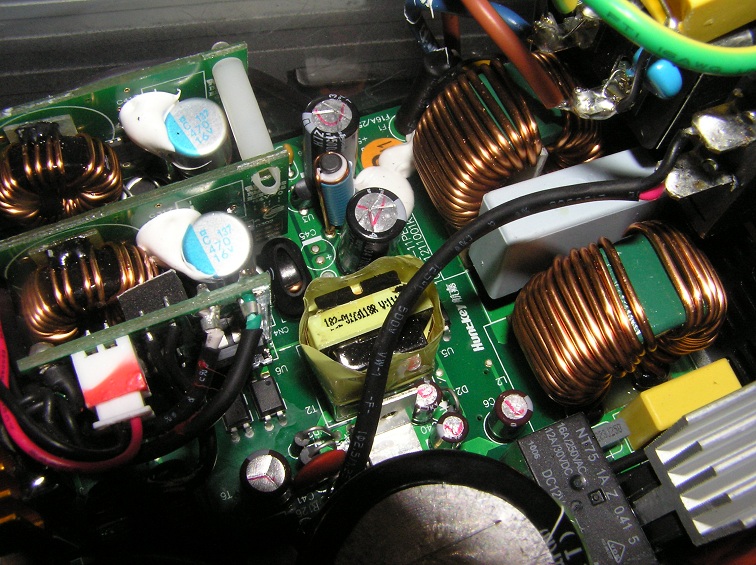

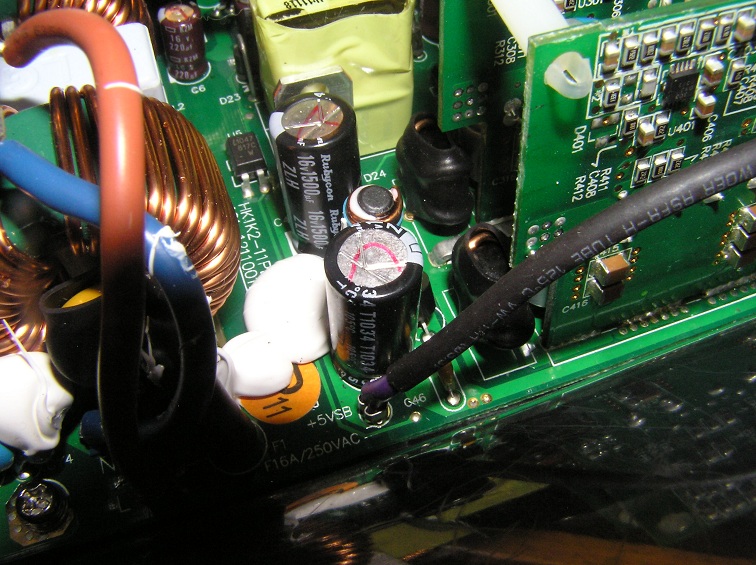

5Vsb 输出，由两只 16V 1500µF 电容 和 一个电感 组成CLC复合滤波

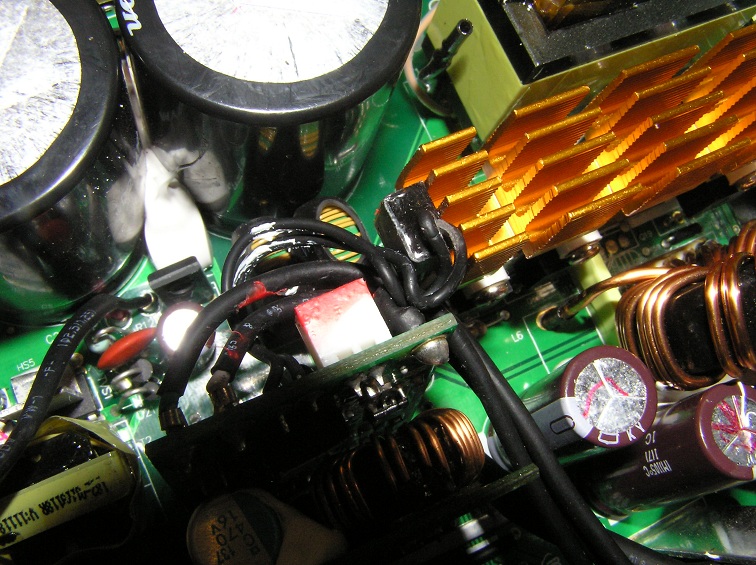

风扇温度控制，感温探头在二次侧同步整流管的散热片上

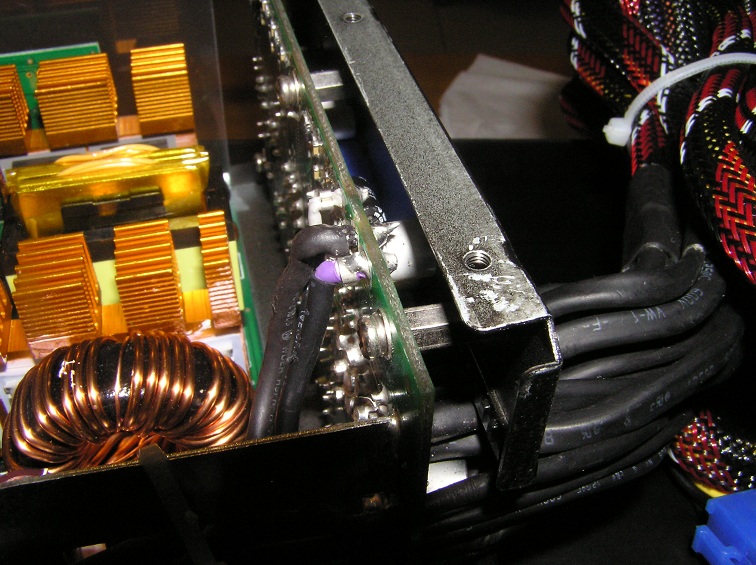

小细节，手工焊接还是不够精细。
原配风扇的对比图

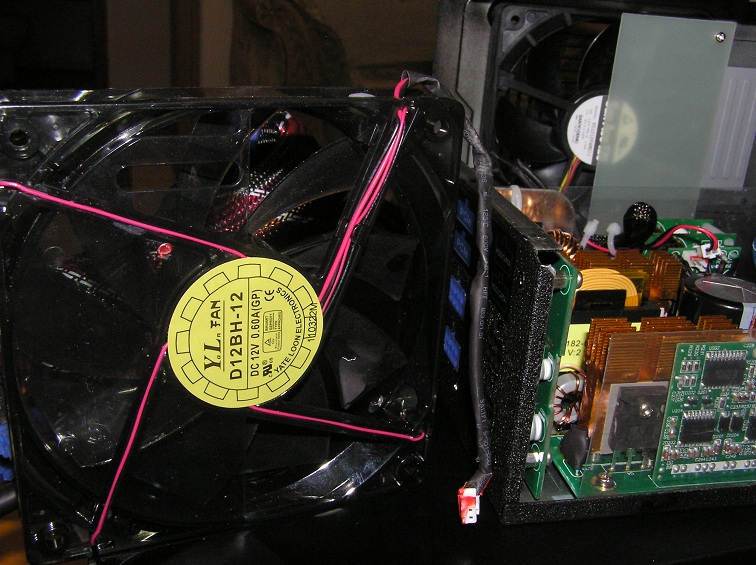

(普通零售产品使用的是这只12V 0.6A发光风扇)

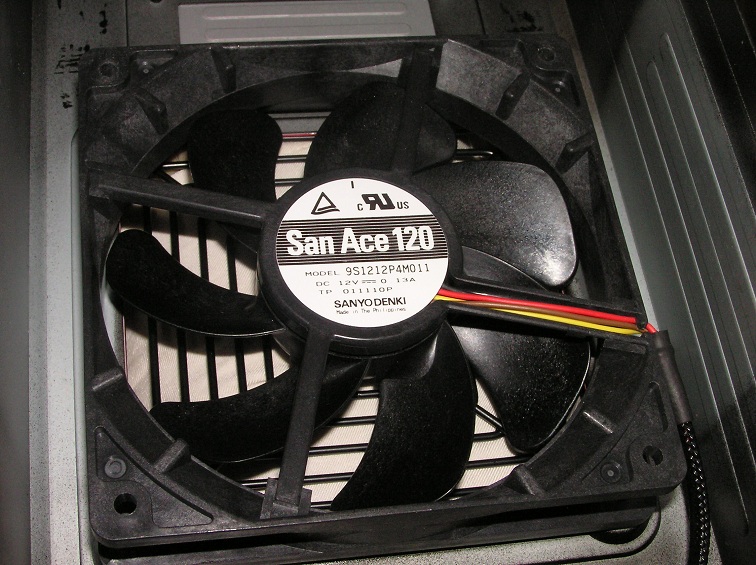

团够版本使用的是 SANYO DENKI 9S1212P4M011 12V 0.13A 风扇。

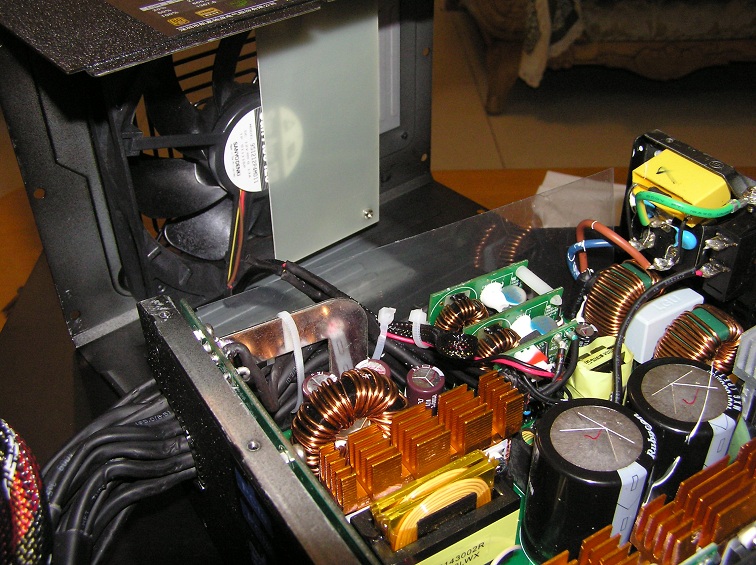

航嘉为了改进风路，安装了一只挡风板，但我个人不喜欢这样的设计，所以拆掉了。
9S作为低速大风量风扇，风压表现不佳；再装上挡风板，风量也下降；影响风扇性能发挥。
顺便说一下，X7 1200W 使用了部分模组化接线设计
可以把不需要用到的线材取下，不占用机箱空间，避免了凌乱；可以通过更换不同的线材，满足多种设备不同的需求，更加灵活。
负载测试

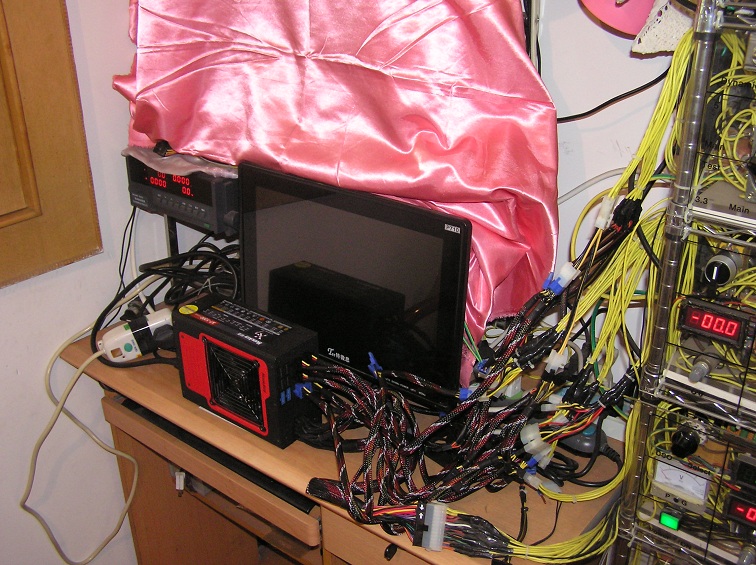

因为是大功率电源测试，所有的模组线都插入，负载机的全部测试分路都用上
基本测试
20%负载测试，模拟轻载运转的情形。
X7 1200在电压稳定性，纹波，噪音等各方面都很好。
50%负载测试，标准典型负载，通常电源在这个负载下，性能指标达到最佳。
纹波依然较低，效率明显上升，超过88% (考虑测试设备的误差，达到金牌没问题)
100%负载测试，主要检验电源的输出是否足量，是否有偷工减料。
X7 1200在这里表现正常，外壳温度略高
过流保护测试
X7 1200具有6路12V，这里分别测试了每路12V的过流保护点，正常。
5V 过流保护点在40A以上，未能测出，没有得分
3.3V 过流保护点在40A以上，未能测出，没有得分
PG信号，这是一个重要信号，对应电源24针主插头的灰色线。
主板只有得到电源送出的PG信号后，才会执行开机程序。
X7 1200在这个项目正常。
扩展测试
测试进行过程中发现少量细节问题：
1.
因为要进行低电压保护测试，人为调低电压，发现 PFC 在 130V-180V 之间存在不稳定的切换间隙。
此区间内如果负载很重，且电压正好落在临界值。
则AC输入电流剧烈波动，严重影响测试，需要立刻卸载以保护设备。
(开始以为是PFC高压从380V切换到300V的切换点，后查阅UCC28070资料，应该是内部参数切换引起电流变化)
(仔细分析后认为，应该是测试用调压器内阻偏大所致，看来当时还是应该买5kVA调压器)
(此问题在同样使用UCC28070的X7 900W电源上也存在)
2.
这个电源静态运行功耗偏高，至少比我测过的另外几个大功率电源都高。
空载开机即可达到40W电力损耗。
也就是说，这个电源在160W输出功率以下，效率铁定小于80% ，基本不能用于普通主机，只适合中高端高功耗主机。
航嘉在这款电源上使用了大功率场效应管，虽然安全余量巨大，但也带来了驱动困难，开关速度受影响的问题。
比如PFC级的6R045CP，虽然额定电流非常高（60A 在 25度时），但其输入电容偏大，会给驱动电路带来很大的负担，间接影响开关速度的发挥。
全桥的四只开关管，因为额定电流大，输入电容大，驱动困难，不得不使用IR2113专用驱动IC来驱动。
由此带来的高压侧驱动电路损耗不可忽视。
低压侧同步整流管使用了100V耐压，是为了安全余量考虑，但不可避免造成导通损耗偏高。
再加上DC-DC电路的静态消耗，40W的整机运行消耗也属正常。
从整体的角度说，这样的设计安全可靠，但存在浪费电能的问题。
不过 X7 1200W的前辈，X7 900W ，整机消耗就已经有30瓦，自身内部对比，应该都属正常。
3.
关于电源开关的看法：
航嘉把电源开关串联在5Vsb高压侧，对开关的电流要求大大降低，也算是一种取巧。
但我认为值得商榷。
关闭这个开关并不能够断开高压，实际上主电容仍然有电。
0.6W的输入电路损耗无法切断，待机功耗依旧。
当然也有它的好处：
关闭开关可以迅速可靠的断开输出，回避主电容储能的影响。
（5Vsb 和 PFC PWM的供电电源被断开，因此迅速停机）
传统的AC输入开关在切断以后，电源会工作到主电容电力耗尽才会停机。
对于这种接近1µF/1W的配置，如果仅仅是5Vsb在消耗，时间确实很长。
航嘉这样设计可以做到关闭开关后2秒，就可以插拔内存，给CMOS放电一类。
但是传统设计就要等很久了。。。。
4.
还有一个有趣的现象
航嘉这款电源的继电器是延迟吸合的，也就是主电路开始工作后，大约1秒继电器才吸合。
因此可以趁机观察继电器吸合前后的电力损耗差异。
据我的观察，在400W负载时，差异已经高达10瓦，说明继电器短接热敏电阻非常必要。
另外一方面说，航嘉把大功率热敏电阻放在主电容边上，工作时必须短接掉，否则高温烘烤主电容不是闹着玩的。
高级测试
双路偏负载 和 极限偏负载 在用户实际使用中几乎不可能出现，但却是对电源的 电路设计与用料 异常严格的考验。
X7 1200W 凭借双路DC-DC设计，在这两个测试项目表现出色。
极限低压转换效率，可以考验电源是否在PFC电路中偷工减料。
若有偷工减料，效率会剧烈下降，甚至烧毁。
X7 1200表现正常，证明用料符合要求。
动态性能测试
这不是一个单纯堆极品元件就可以出成绩的项目，需要电源的整体设计水平提高，才能提高成绩。
通过负载机，模拟一个剧烈变化的动态电流，加到电源输出端。动态频率为每秒脉冲的次数。
在动态电流的作用下，电源的输出电压会发生变化，变化的节拍与电流有关，情况也会变得非常复杂。
通过示波器，观察电压的变化情况，和恢复的情况，即可确定电源的设计用料优秀与否。
12V 38A 动态电流 ，电压变化 240mV
环路响应时间100µs，恢复时间 200µs
在1kHz 动态测试时仍然可以表现出环路恢复特性。
并且恢复过程简单，没有反复震荡。
5V 3.3V 的环路响应时间是 200µs ，恢复时间 400µs
Vpp值 200mV 以内。
单次恢复，没有过冲和反复调节出现。
总结
航嘉这款1200W 80Plus金牌电源，在相对低廉的价格内，实现了优秀的性能。
